Щиток приборов — снятие и установка

0

1. Отсоедините батарею от массы.

2. Отверните винты крепления облицовочной панели щитка к передней панели и снимите панель.

3. Отверните винты крепления щитка приборов к пере дней перегородке (фото).

4. Осторожно достаньте щиток и отсоедините трос от спидометра и разъемы проводки, снимите щиток.

5. Для доступа к указателям и контрольным лампа отверните винты и снимите корпус щитка (фото). Достаньте патроны ламп, отведите защелки, отверните винты осторожно снимите печатную плату.

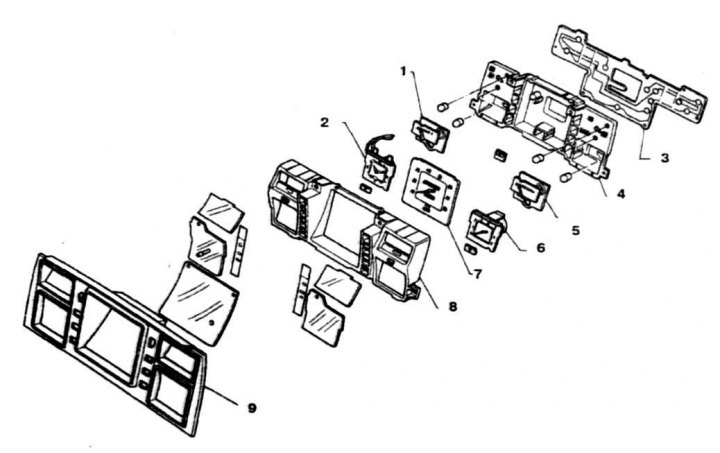

18.5 Детали щитка приборов
1. Указатель уровня топлива; 2. Часы; 3. Печатная плата; 4. Задняя крышка; 5. Указатель температуры жидкости; 6. Тахометр; 7. Спидометр; 8. Передняя крышка; 9. Облицовочная панель


6. Установка выполняется в обратном порядке.
