Разборка
Внимание. Следить за чтобы не повредить шток амортизатора при снятии компонентов стойки.

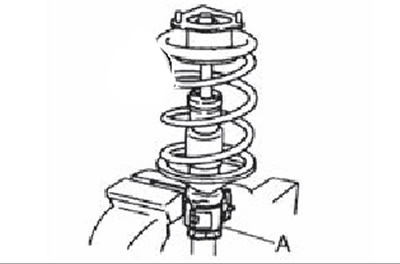

1. Установить специальное приспособление (A) (ST35652000) на стойку в сборе и зафиксировать всю сборку в тисках.
Внимание. При установке специального приспособления на стойку в сборе обернуть стойку ветошью для предотвращения повреждений.
2. Используя приспособление для сжатия пружин (А), сжать винтовую пружину подшипником и нижним резиновым седлом (на стойке в сборе) до освобождения стойки.
Внимание. Убедиться в том, что приспособление для сжатия надежно зафиксировано на пружине, и только после этого сжать пружину.
3. Убедиться в том, что пружина сжата настолько, что свободно размещается на стойке, после чего отвернуть контргайку штока амортизатора, зафиксировав его от проворачивания.
4. Снять монтажный изолятор и монтажный подшипник стойки, а также буфер хода сжатия со стойки.
5. Снять приспособление для сжатия пружин с пружиной и постепенно ослабить сжатие.
Внимание. При ослаблении пружины подвески необходимо обеспечить условия для её обездвиживания.
6. Снять нижнее резиновое седло со стойки подвески.
7. Снять приспособление(ST35652000) со стойки.
Проверка после разборки
Проверить следующее и при необходимости заменить детали:
Стойка
Проверить стойку на наличие деформации, трещин и других повреждений.
Проверить шток амортизатора на наличие деформации или неравномерного износа.
Проверить сварные швы и места уплотнений на наличие утечек масла.
Монтажный изолятор и буфер хода сжатия
Проверить монтажный изолятор и буфер хода сжатия на наличие трещин, износа или повреждений.
Винтовая пружина
Проверить винтовую пружину на наличие трещин, износа или повреждений.
Сборка
1. Установить приспособление (ST35652000) на стойку и зафиксировать всю сборку в тисках.
Внимание. При установке специального приспособления на стойку в сборе обернуть стойку ветошью для предотвращения повреждений.
2. Установить нижнее резиновое седло,
3. Установить буфер хода сжатия.
4. Сжать пружину подвески, используя специальное приспособление, и установить на стойку в сборе.
Внимание.

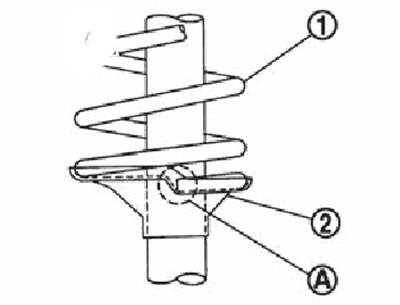

- Установить пружину цилиндрической частью (1) вниз, совместив нижний конец (А) с нижним резиновым седлом (2).
- Убедиться в том, что приспособление для сжатия надежно зафиксировано на пружине, и только после этого сжать пружину.
5. Установить монтажный подшипник и монтажный изолятор на стойку подвески.

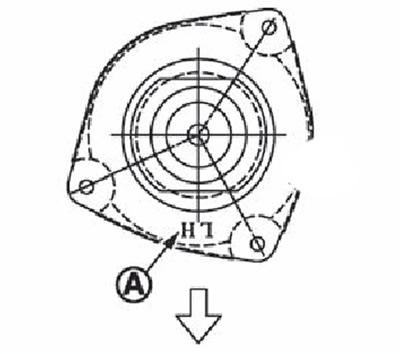

Примечание. Установочное положение монтажного изолятора стойки подвески показано на рисунке.
А: идентификационная метка.
Стрелка указывает переднюю часть автомобиля
6. Зафиксировать конец штока амортизатора так, чтобы он не проворачивался, после чего затянуть контргайку установленным моментом затяжки.
Внимание. Не использовать контргайку штока амортизатора повторно.
7. Постепенно ослабить приспособление для сжатия пружин и освободить пружину подвески.
Внимание. При ослаблении пружины подвески необходимо условия для её обездвиживания.
8. Снять специальное приспособление со стойки в сборе.
