Снятие
Внимание: Убедитесь в наличии огнетушителя вблизи места проведения работ. Не допускайте появления открытого огня вблизи рабочего места. Работайте в хорошо проветриваемом помещении.
1. Модели с двигателем SR20DE: сбросьте давление топлива.
2. Откройте дверку заливной горловины топливного бака.
3. Открутите крышку заливной горловины и сбросьте давление паров топлива в баке.
4. Снимите подушки и спинки второго ряда сидений.
5. Снимите напольное покрытие, затем крышку смотрового отверстия.

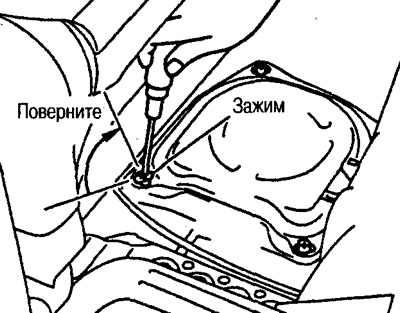

При помощи отвертки поверните зажим на 90° по часовой стрелке, затем снимите крышку.

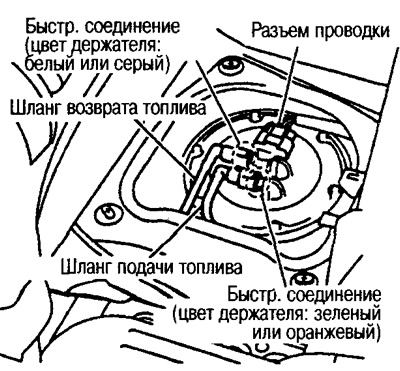

6. Отсоедините разъем электропроводки и топливные шланги.

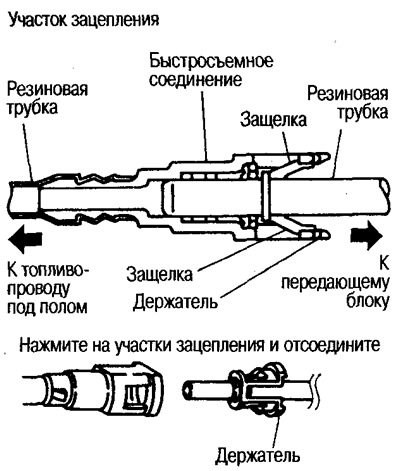

Снимите быстросъемные соединения:
Сожмите защелки по бокам держателя пальцами и потяните его.

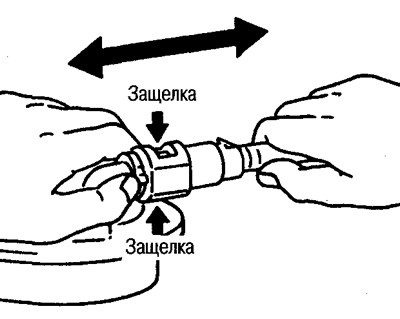

Если не снимается разъем и трубка со стороны передающего блока, потяните его вперед-назад, пока оно не начнет двигаться, и снимите.
Внимание:
Не нагревайте резиновую трубку. Будьте особенно осторожны при проведении сварочных работ вблизи трубки.
Не допускайте попадания на резиновую трубку едких жидкостей, например, электролита аккумулятора.
Во время снятия и установки не перекручивайте и не сгибайте трубку.
Не снимайте держатель со стороны трубки, за исключением случая замены трубки.
В случае замены трубки меняйте держатель на новый.
Цвет держателя:
- Со стороны подачи топлива: оранжевый или зеленый
- Со стороны возврата топлива: белый или серый

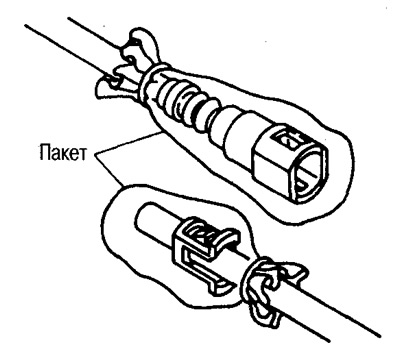

Оберните соединение пакетом, чтобы предотвратить его загрязнение.
7. Снимите датчик уровня топлива, топливный фильтр и топливный насос в сборе (модели с двигателем SR) или блок датчика уровня топлива (модели с двигателем YD).
Внимание:
Во время снятия не погните рычаг поплавка.
Не роняйте части и не подвергайте их ударам.
Установка
Установка выполняется в порядке, обратном снятию, с учетом следующего.
Убедитесь, что на фильтре грубой очистки топливного насоса отсутствуют посторонние частицы (модели с двигателем SR).

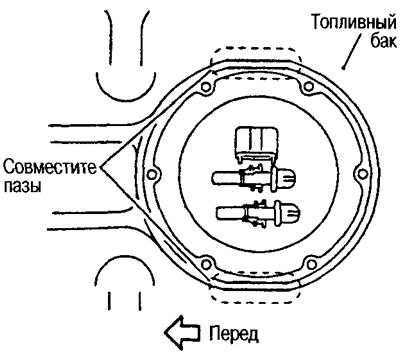

Соединения шлангов передающего блока должны быть направлены к передней части автомобиля. Совместите штифт и отверстие под него со стороны топливного бака.
Совместите пазы так, чтобы они были параллельны пазам на топливном баке, и установите держатель.
Равномерно затяните установочные болты держателя.
Внимание: Используйте фирменные установочные болты.
Установите быстросъемные соединение в следующем порядке:
(1) Проверьте соединение на повреждение и загрязнение.
(2) Совместите соединение по центру оси трубки и вставьте трубку без перекоса так, чтобы соединение защелкнулось с характерным звуком.
(3) После установки убедитесь, что соединение зафиксировано плотно.
Убедитесь, что две защелки держателя зафиксированы в соединении.
Потяните трубку и соединение и убедитесь, что они плотно закреплены.
Проверка
Запустите двигатель, форсируйте обороты и проверьте на утечку топлива.
