Снятие

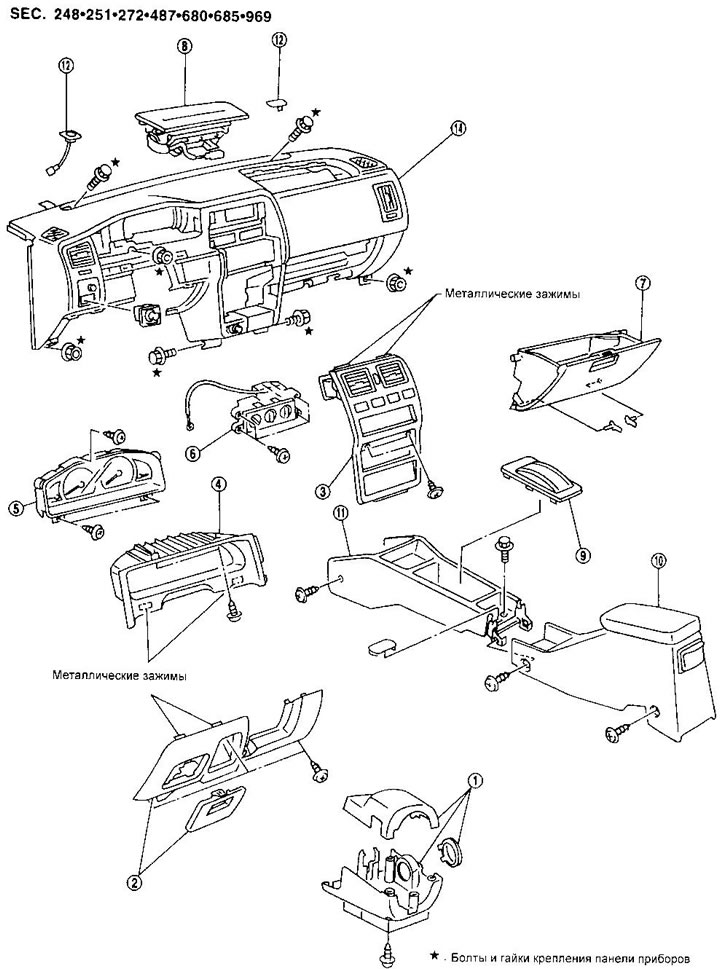

Номера операций соответствуют номерам деталей на рисунке.
Предварительно отсоедините провода от аккумуляторной батареи и разъемы подушек безопасности. Снимите модуль подушки безопасности водителя и рулевое колесо (см. главу «Система безопасности»).
1. Снимите кожух рулевой колонки и подрулевые переключатели, отвернув крепежные винты.
2. Снимите нижнюю панель со стороны водителя.

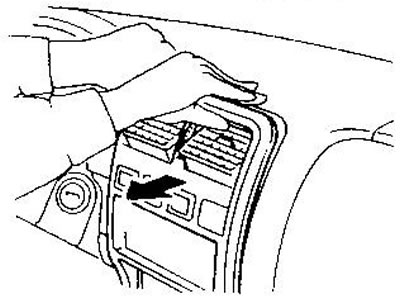

3. Снимите накладку консоли панели приборов.
4. Снимите накладку комбинации приборов.
5. Снимите комбинацию приборов.
6. Снимите панель управления отопителем и кондиционером.
7. Снимите вещевой ящик. Для этого удалите штифты и отсоедините разъем модуля воздушной подушки пассажира.
8. Снимите модуль воздушной подушки пассажира (см. главу «Система безопасности»).
9. Снимите чехол рычага переключения передач или накладку селектора.
10. Снимите ящик задней консоли. Для доступа к винтам удалите заглушки.
11. Снимите центральную консоль, отвернув винты и болт. Для доступа к болту снимите декоративную накладку.
12. Удалите заглушки панели приборов и отсоедините разъемы.
13. Снимите накладки передних стоек крыши, которые крепятся двумя металлическими зажимами в средней части и зацеплены за панель приборов снизу.
14. Отверните болты и гайки крепления панели приборов, снимите переключатель наружного зеркала заднего вида и отсоедините разъем. Снимите панель приборов.
