Альмера 1 (1995-2000)

Электрическая принципиальная схема (Nissan Almera N15)

0

Оглавление: Двигатели GA ↓ Двигатель SR ↓

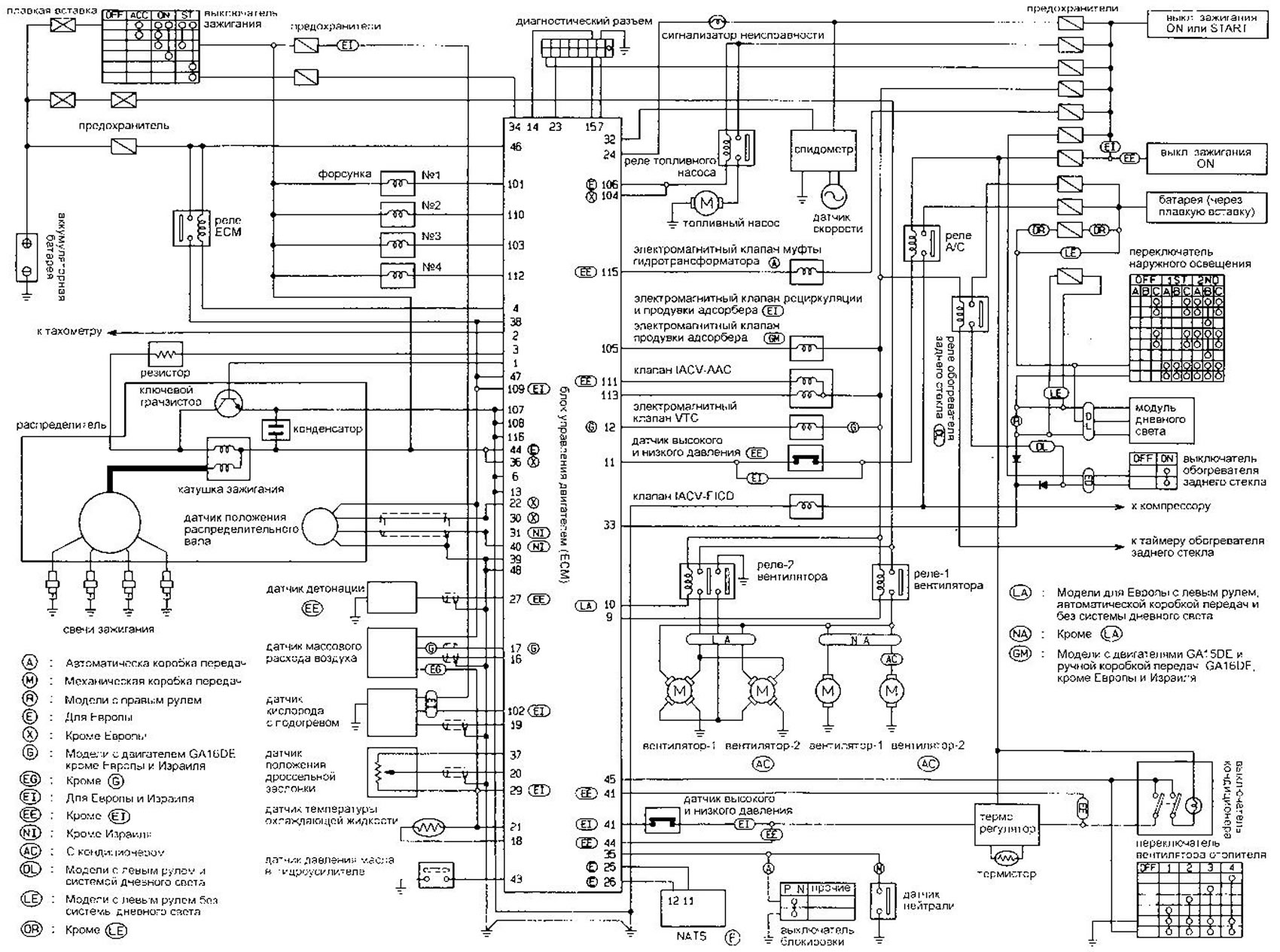

Двигатели GA

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

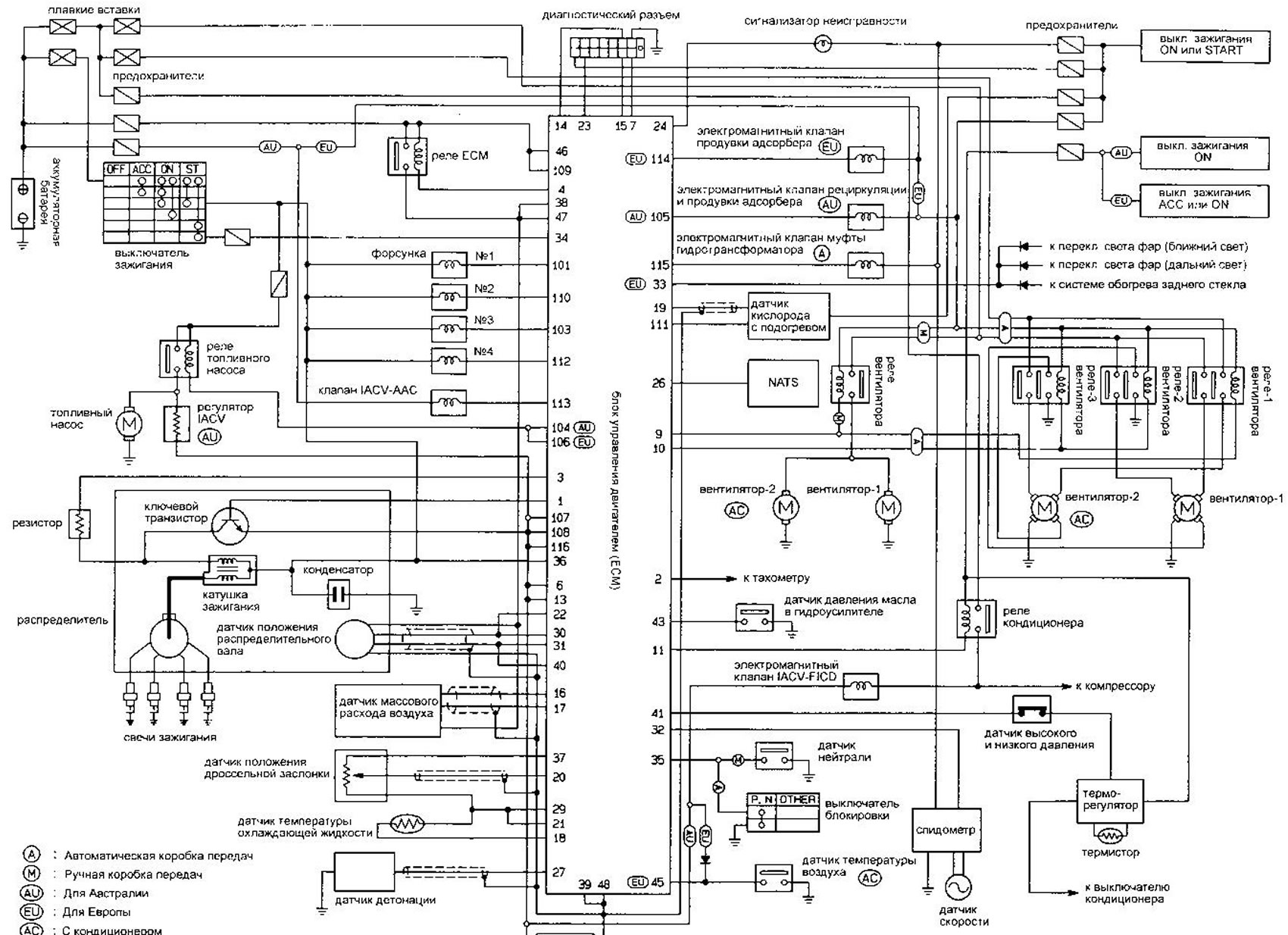

Двигатель SR

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

[Полная статья доступна на ресурсе: NissanBook.ru]
