Перед началом обслуживания элементов системы SRS необходимо выключить зажигание, отсоединить провод от отрицательного вывода аккумуляторной батареи и подождать не менее трех минут.
В течение трех минут после того, как провод был отсоединен, возможно срабатывание подушек безопасности и преднатяжителей ремней безопасности. Не прикасаться к разъемам любых компонентов системы SRS, по меньшей мере, в течение трех минут после того, как был отсоединен провод от аккумуляторной батареи.
Для правильной ориентации датчики диагностики должны устанавливаться так, чтобы стрелки были обращены в сторону передней части автомобиля. Кроме того, корпус датчика диагностики необходимо осмотреть на предмет наличия трещин, следов деформации или ржавчины и при необходимости заменить.
Контактный диск необходимо установить в положение, соответствующее нейтральному положению рулевого колеса, поскольку свободный ход провода ограничен. Не поворачивать рулевое колесо, если был снят рулевой механизм.
С осторожностью обращайтесь с модулями надувных подушек безопасности. Всегда укладывать модули фронтальных подушек безопасности так, чтобы наружу была обращена часть с декоративной накладкой. Модули боковых подушек следует укладывать так, чтобы вниз была обращена часть со шпилькой.
После выполнения любых операций, связанных с заменой любых компонентов системы SRS, необходимо выполнить проверку работоспособности всей системы.
После срабатывания фронтальной подушки безопасности в случае повреждения приборной панели ее необходимо заменить в сборе.
Панель приборов подлежит обязательной замене в случае срабатывания подушки безопасности переднего пассажира.
Утилизация, повторное использование и транспортировка модулей надувных подушек безопасности и преднатяжителей должны выполняться с соблюдением федерального, государственного и местного законодательств.
Внимание. Всегда помещать мододъ подушки безопасности облицовкой вверх.

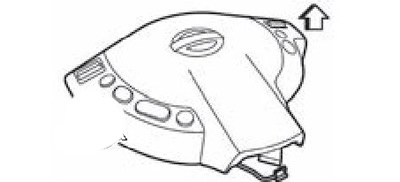

Модуль подушки безопасности водителя
Модуль подушки безопасности переднего пассажира

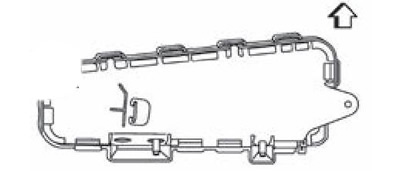

Боковая подушка безопасности
Внимание.
- Перед обслуживанием системы подушек безопасности выключить зажигание и отсоединить оба провода аккумуляторной батареи, после чего подождать не менее трех минут.
- Не пытаться ремонтировать или заменять поврежденные элементы разъемов системы подушек безопасности. Если разъем модуля водительской подушки безопасности поврежден, необходимо заменить контактный диск, новым.
- Не вставлять посторонние объекты (например, отвертку) в модуль подушки безопасности или разъемы проводов.
- Не разбирать модуль подушки безопасности.
- Не допускать нагрева модуля подушки безопасности до температуры выше 90°С.
- Заменять модуль подушки безопаснет новым, если он подвергался ударам или падениям.
- Не допускать попадания масла, смазки или воды на модуль подушки безопасности.
