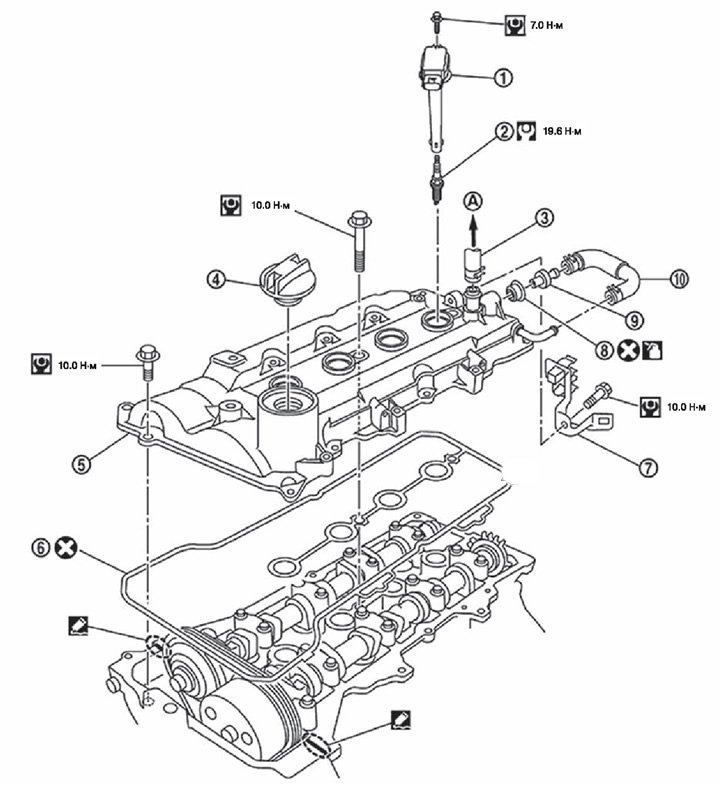

Двигатель HR16DE:
1. Катушка зажигания.
2. Свеча зажигания.
3. Шланг системы принудительной вентиляции картера.
4. Крышка маслозаправочной горловины.
5. Крышка коромысел.
6. Прокладка.
7. Кронштейн.
8. Уплотнение.
9. Клапан системы принудительной вентиляции картера.
10. Шланг системы принудительной вентиляции картера.
А. К воздуховоду.

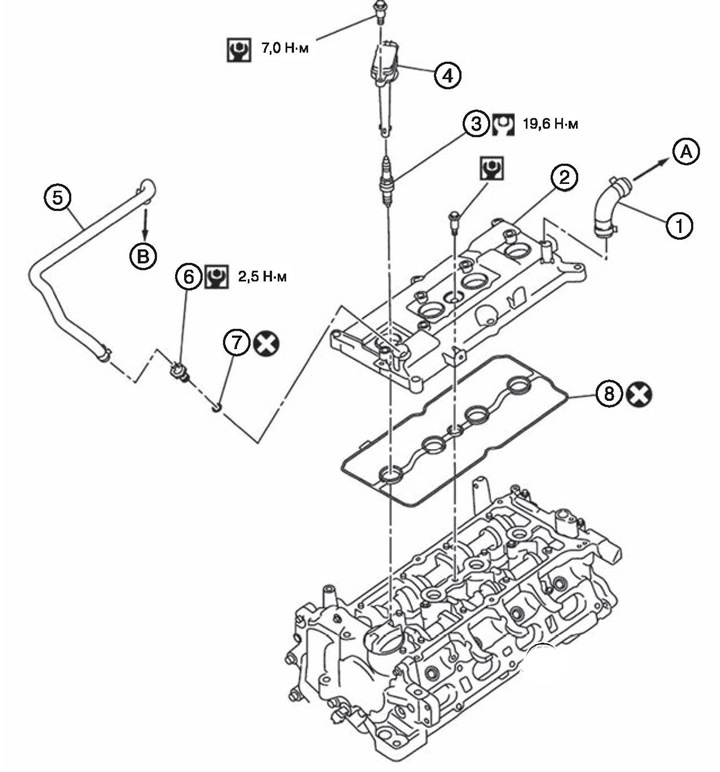

Двигатель MR20DE:
1. Шланг системы вчнтрлляли картера.
2. Крышка головки блока цилиндров.
3. Свеча зажиаания.
4. Катушка зажигания.
5. Шланг сингемы вентиляции картера.
6. Клапан системы вентиляции картера.
7. Уплотнительное кольцо.
8. Прокладка.
А. К воздуховоду.
В. К впускному коллектору.
Примечание.
: заменять деталь новой после каждого снятия.
: необходимо смазать моторным маслом.
: места нанесения герметика.
