Примечание. Ниже приведено описание процедур на примере версии с двигателем К9К. Операции для версий с двигателем M9R аналогичны с учетом конструктивных особенностей (см. рисунок общего вида выше).
Снятие

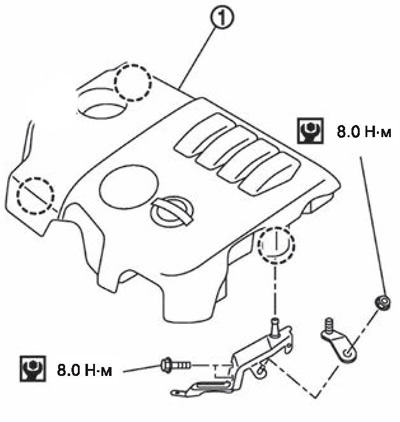

1. Снять крышку двигателя (1).
2. Снять впускные воздушные шланги и патрубки.
3. Снять нижнюю крышку радиатора.

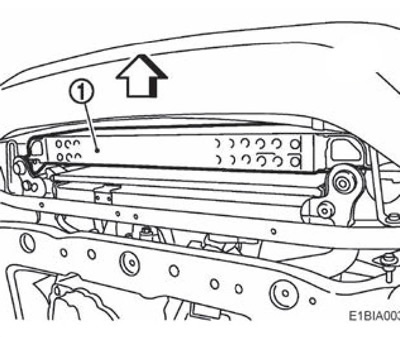

4. Снять промежуточный охладитель воздуха (1) снизу автомобиля.
Внимание.
- Не допускать зацепления между промежуточным охладителем воздуха и конденсатором.
- При снятии промежуточного охладителя воздуха закрыть отверстие турбокомпрессора и дроссельной заслонки ветошью или чем-либо подобным.
Установка
Установка производится в порядке, обратном снятию, с учетом следующего:
Нанести нейтральное моющее средство (жидкое) на соединение между шлангами и патрубками (масло не подходит).
При установке впускных шлангов и патрубков обращать внимание на идентификационные метки и направление установки.
