Гидравлические трубы и шланги — осмотр, снятие и установка

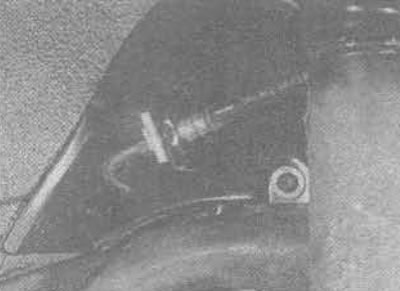

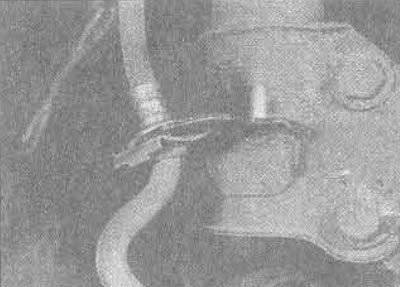

1. Тормозная гидравлическая система содержит множество металлических гидравлических труб, которые идут от главного цилиндра (на ранних моделях, через блок соединителя и редукционный клапан) через перегородку моторного отделения и вдоль внутренних панелей крыла на передние тормоза, или вдоль днища на задние тормоза. Гибкие шланги идут от подвески внутри дуги каждого колеса непосредственно на тормоз (фото). На Рис. 9.1 и 9.2 показано схематическое расположение деталей тормозной системы.

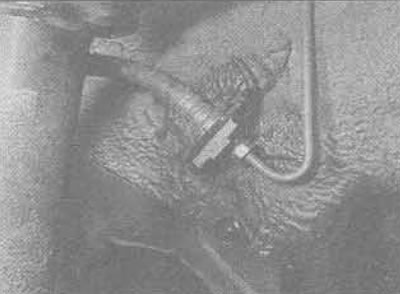

2. При проверке системы, сначала ищите признаки утечек на соединительных муфтах трубки или шланга, затем проверьте состояние гибких шлангов. Проверьте, чтобы трубы и шланги были надежно закреплены в скобах или подвесках (фото).




3. Аккуратно передвигаясь вдоль металлических гидравлических труб, ищите вмятины или повреждения любого вида или коррозию. Если глубина коррозии значительна - трубку необходимо заменить.

4. Если трубка или шланг должны быть заменены, снимите крышку резервуара главного цилиндра и закройте его куском полиэтилена, чтобы герметизировать систему. Если гибкий шланг должен быть разъединен, перед снятием пружинной скобы, закрепляющей шланг к крепежному кронштейну, открутите гайку муфты трубопровода.

5. Чтобы открутить соединительные гайки, предпочтительно иметь специальный ключ надлежащего размера. Всегда чистите соединение и окружающую область перед разъединением. При снятии компонента с больше, чем одним соединением (например, блока соединителя на ранних моделях), заметьте место соединений всех трубок.

Если необходимо заменить гидравлическую трубу, отрежьте заменяемый кусок и обратитесь к дилеру для формовки новой трубки. В качестве альтернативы, в большинстве магазинов запасных частей можно приобрести гидравлические грубы, но для этого необходимо очень тщательно измерить оригинал. Самый надежный способ: взять старую трубу для образца.


7. При установке не перетяните соединительные гайки. Усилия затяжки, регламентированные спецификацией, не высоки. При установке гибких шлангов всегда заменяйте уплотнительные прокладки на каждой стороне банджообразного соединения (где имеются) и зажимайте банджо-болты усилием затяжки, регламентированным Спецификацией.

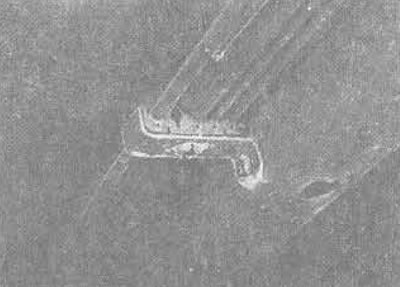

8. Проверьте, чтобы трубы и шланги были правильно направлены и закреплены в скобах или подвесках (фото). После установки, снимите полиэтилен с бачка и прокачайте гидросистему, как описано в Главе 8 из этого Раздела.
