Описание
Подготовка перед регулировкой
Примечание. Более подробно см. нормы действующие в Вашей стране.
Выполните регулировку направленности света фар, если проводились ремонтные работы на передке автомобиля или производилась замена дополнительных фар.
Перед проведением регулировки направленности света фар проверьте следующее:
- Доведите давление во всех шинах до нормы
- Заправьтесь охлаждающей жидкостью двигателя моторным маслам и топливом.
- Приведите автомобиль в ненагруженное состояние. (Уберите багаж из салона автомобиля и багажного отсека).
Примечание. Оставьте запасное колесо домкрат и штатные инструменты.
- Оботрите грязь с дополнительных фар.
Внимание:
- Не пользуйтесь органическими растворителями (разбавителями, бензином и т.п.).
- Посадите человека на сиденье водителя.

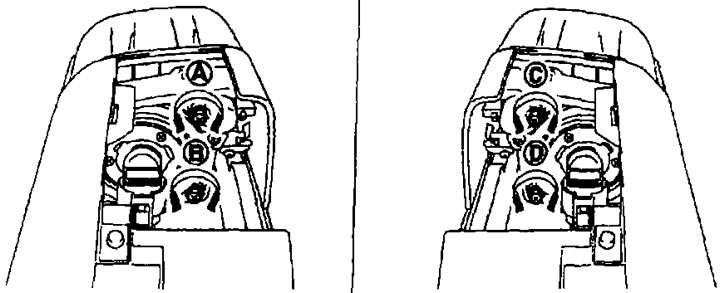

Винт регулировки направленности света фар
А. Регулировочным винт правой дополнительной фары (выше/ниже); В. Регулировочный винт правой дополнительной фары (внутрь-ниже/наружу-выше); С. Регулировочный винт левой дополнительной фары (выше/ниже); D. Регулировочный винт левой дополнительной фары (внутрь ниже/наружу выше).
| Регулировочный винт | Направление вращения отвертки | Регулировка выполняется | |
| А | Правой дополнительной фары (выше/ниже) | По часовой стрелке | Выше |
| Против часовой стрелки | Ниже | ||
| В | Правой дополнительной фары (внутрь ниже/ наружу-выше) | По часовой стрелке | Внутрь-ниже |
| Против часовой стрелки | Наружу-выше | ||
| С | Левой дополнительной фары (выше/ниже) | По часовой стрелке | Выше |
| Против часовой стрелки | Ниже | ||
| D | Левой дополнительной фары (внутрь-ниже/ наружу выше) | По часовой стрелке | Внутрь-ниже |
| Против часовой стрелки | Наружу-выше | ||
Процедура регулировки направленности света фар
1. Установите экран.
Примечание:
- Остановите автомобиль под прямым углом к стене.
- Выставьте экран перпендикулярно дороге.
2. Остановите автомобиль под прямым углом к экрану так, чтобы расстояние между центрами дополнительных фар и экраном стало равным 10 м.
3. Запустите двигатель и поверните переключатель света фар в положение «2ND» и «Н1». И нажмите на кнопку дополнительных фар.
Примечание. Заслоните свет от дополнительной фары регулировка которой не производится при помощи толстой ткани и т.п. так, чтобы он не падал на настенный экран.
Внимание. Не закрывайте поверхность рассеивателя лентой, т.к. он изготовлен из пластика.
4. Выполните регулировку направленности света фар при помощи регулировочных винтов так, чтобы центральная точка участка с интенсивным освещением на экране оказалась в пределах участка регулировки.
Единица измерения, мм
| Участок регулировки направленности света фар | |
| В вертикальном направлении (Y) (вниз от центральной линии дополнительных фар) | В горизонтальном направлении (X) (вправо/влево от центральной линии дополнительных фар) |
| 0-174 | В пределах 174 |

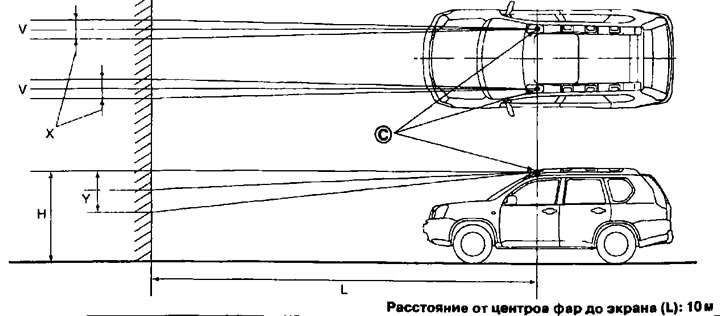

С. Центр дополнительной фары; V. Вертикальная центральная линия дополнительных фар; Н. Горизонтальная центральная линия дополнительных фар; X. Участок регулировки направленности света фар (по горизонтали); Y. Участок регулировки направленности света фар (по вертикали).
