Снятие
1. Правый воздуховод обдува ветрового стекла; 2. Правый вентиляционный воздуховод; 3. Боковая секция приборной панели (правая); 4. Накладка С комбинации приборов; 5. Боковая секция приборной панели (левая); 6. Приборная панель и накладки; 7. Левый вентиляционный воздуховод; 8. Левый воздуховод обдува ветрового стекла; 9. Центральный воздуховод обдува ветрового стекла; 10. Центральная вентиляционная решетка (правая); 11. Центральная вентиляционная решетка (левая)
Снятие центральных вентиляционных решеток
1. Снимите накладку С комбинации приборов. См. главу Кузов.

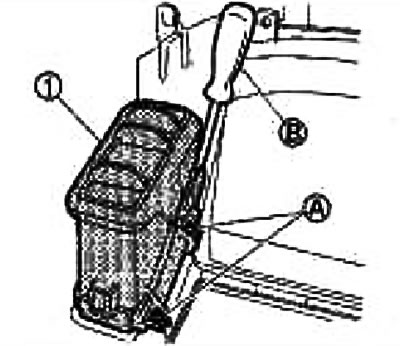

2. Выверните крепежные винты (А) при помощи отвертки (В) и снимите центральную вентиляционную решетку (1).
Снятие боковых вентиляционных решеток
1. Снимите накладку приборной панели (левую). См. главу Кузов.

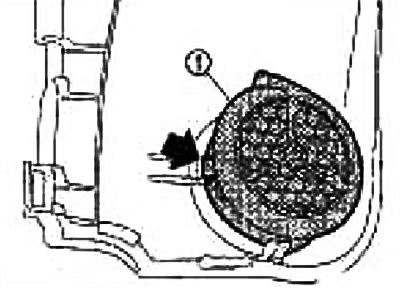

2. Надавите на защелку боковой вентиляционной решетки (левой) (1) и выньте ее.
3. Снимите накладку приборной панели (правую). См. главу Кузов.

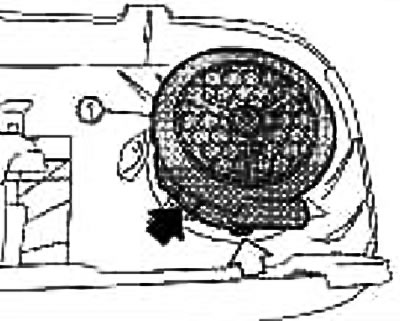

4. Надавите на защелку боковой вентиляционной решетки (правой) (1) и выньте ее.

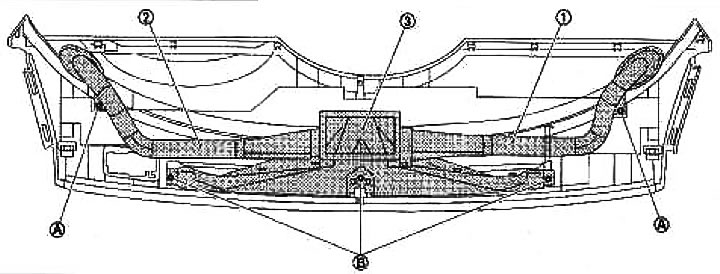

Снятие центрального и боковых воздуховодов обдува ветрового стекла
1. Снимите верхнюю отделку приборной панели. См. главу Кузов.
2. Выверните крепежные винты (А) и снимите боковые воздуховоды обдува ветрового стекла (правый) (1) и (левый) (2).
3. Выверните крепежные винты (В) и снимите центральный воздуховод обдува ветрового стекла (3).

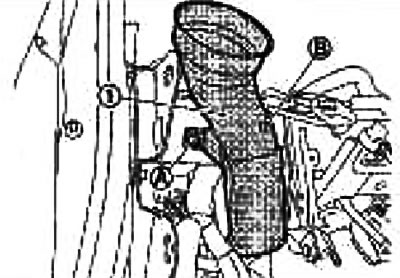

Снятие боковых воздуховодов вентиляционных воздуховодов
1. Снимите приборную панель и накладки. См. главу Кузов.

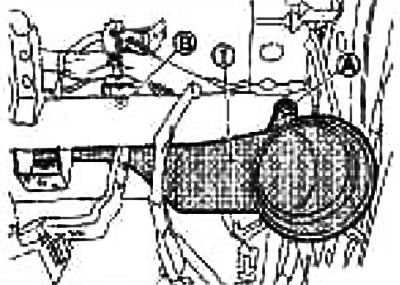

2. Выверните крепежные винты (А), выньте зажим (В) и снимите боковой вентиляционный воздуховод (левый) (1).
3. Выверните крепежные винты (А), выньте зажим (В) и снимите боковой вентиляционный воздуховод (правый) (1).
Снятие центральных вентиляционных воздуховодов
1. Снимите приборную панель и накладки. См. главу Кузов.

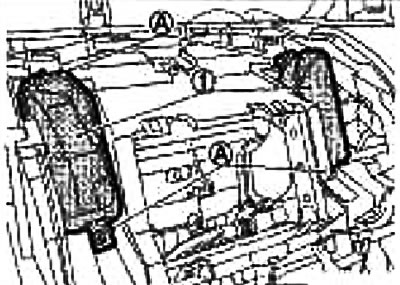

2. Выверните крепежные винты (А) и снимите центральные вентиляционные воздуховоды (1).
Снятие воздуховодов на уровне ног
1. Снимите кондиционер в сборе.

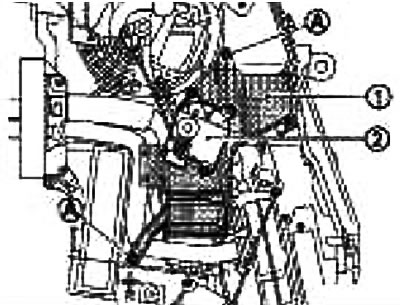

2. Снимите двигатель впускной заслонки (2).

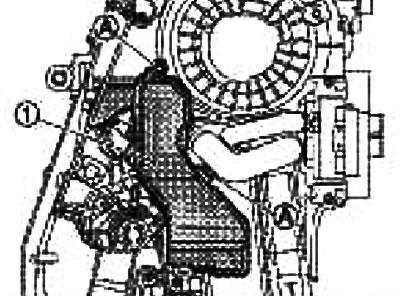

3. Выверните крепежные винты (А) и снимите воздуховод на уровне ног (левый) (1).

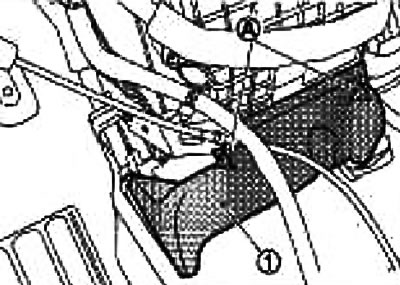

4. Выверните крепежные винты (А) и снимите воздуховод на уровне ног (правый) (1).

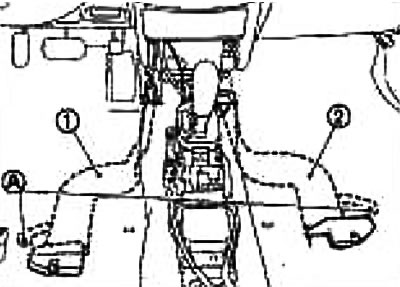

Снятие воздуховодов на уровне пола

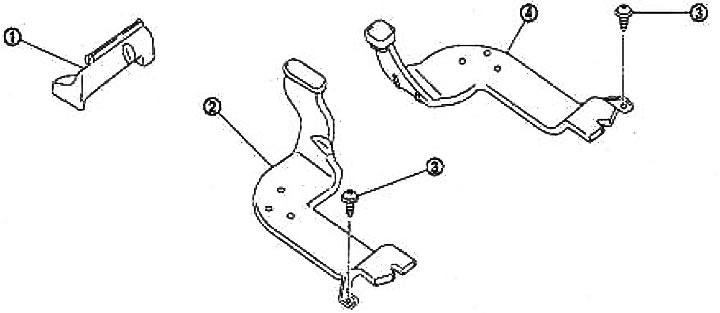

1. Передний воздуховод на уровне пола; 2. Задний воздуховод на уровне пола (левый); 3. Зажим; 4. Задний воздуховод на уровне пола (правый)
1. Снимите передние сиденья
2. Снимите центральную консоль в сборе. См. главу Кузов.
3. Выведите зажимы (А) из зацепления и снимите передний воздуховод на уровне пола (1).
4. Закатайте напольное покрытие так, чтобы был виден воздуховод на уровне пола.
5. Выверните крепежные винты (А) и снимите задний воздуховод на уровне пола (левый) (1) и (правый) (2).
Установка
Установка в основном выполняется в порядке, обратном снятию.
