Проверка форсунок (двигатель CD)

1. Отсоедините трубки подачи топлива и отводяющую трубку.

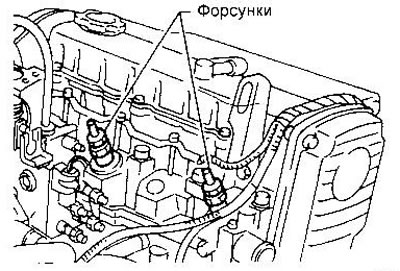

2. Выверните форсунки подходящим ключом (27 мм).

3. Очистите и осмотрите форсунки.

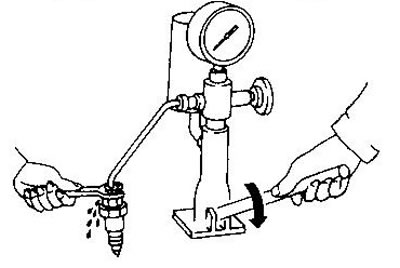

4. Присоедините форсунку к испытательному прибору и выпустите воздух через накидную гайку.



5. Проверьте давление открытия форсунки, нажимая на рукоятку насоса с частотой один раз в секунду.

• Новая форсунка: 130-138 кгс/см²
• Работавшая форсунка: 125-135 кгс/см²

Обязательно проверяйте давление начала впрыска перед установкой новой форсунки.

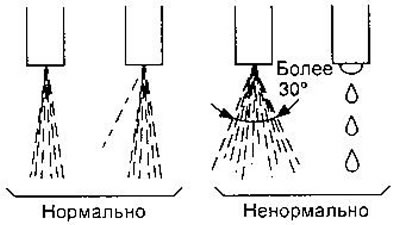

6. Проверьте форму струи, полностью нажимая на рукоятку насоса с частотой один раз в секунду.



7. Если давление начала впрыска или форма струи отличаются от нормальных, отрегулируйте, очистите или замените форсунку.

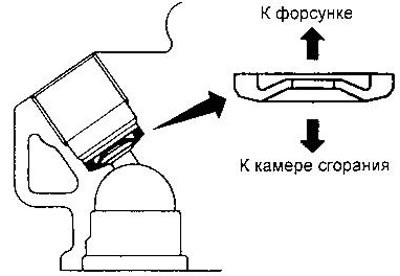

8. Установите форсунки на место, присоедините подводящие и отводящий топливопроводы.

Моменты затяжки, Нм:

• Форсунки: 59-69
• Подводящие трубки: 22-25
• Отводящая трубка: 39-49

9. Удалите воздух из системы питания и после запуска двигателя убедитесь в отсутствии утечек топлива.
