Водяной насос — снятие, проверка и установка

ПРЕДУПРЕЖДЕНИЯ:

• При снятии водяного насоса не допускайте попадания охлаждающей жидкости на приводную цепь и приводные ремни.
• Водяной насос не подлежит ремонту и должен замемляться в сборе.
• После установки водяного насоса надежно закрепите шланги хомутами и опрессуйте систему.

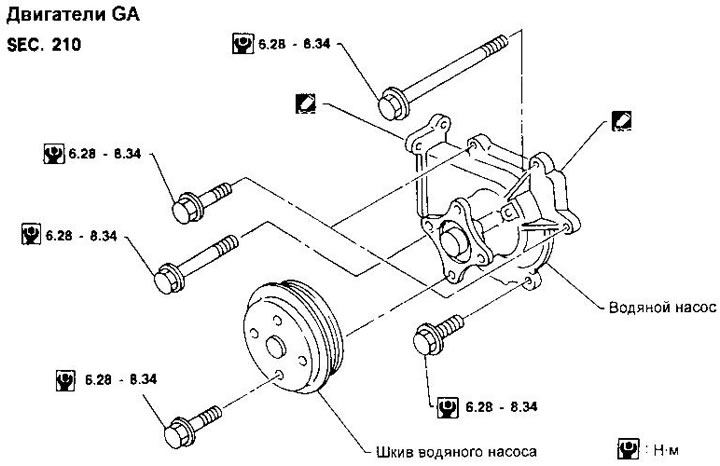

Снятие — двигатели GA

1. Слейте охлаждающую жидкость из радиатора и блока цилиндров.

2. Снимите приводные ремни компрессора кондиционера, насоса гидроусилителя и генератора.

3. Снимите шкив водяного насоса.

4. Снимите водяной насос.

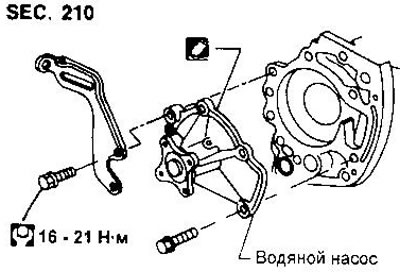

Снятие — двигатель SR

1. Слейте охлаждающую жидкость из радиатора и блока цилиндров.

2. Снимите правое переднее колесо и боковой брызговик двигателя.

3. Снимите приводные ремни.

4. Снимите переднюю опору двигателя.

5. Снимите водяной насос.

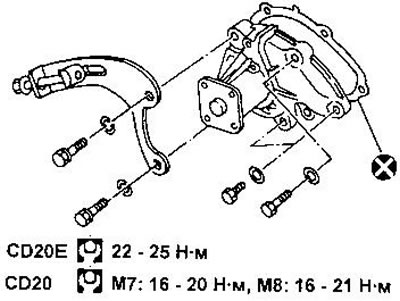

Снятие — двигатели CD

1. Слейте охлаждающую жидкость из радиатора и блока цилиндров.


2. Снимите верхний шланг радиатора, крышки зубчатого ремня, кронштейн передней опоры двигателя и зубчатый ремень.

3. Снимите натяжной и промежуточный ролик и зубчатого ремня, а также нижнюю заднюю крышку.

4. Снимите водяной насос.

Проверка

Проверьте, нет ли на корпусе водяного насоса следов коррозии.

Вал насоса должен вращаться свободно, без заеданий и неравномерного сопротивления, вызванного увеличенным осевым люфтом.

Установка

Удалите старый герметик с водяного насоса и блока цилиндров. Для удаления следов герметика используйте бензин. Герметик в канавках также должен быть полностью удален.

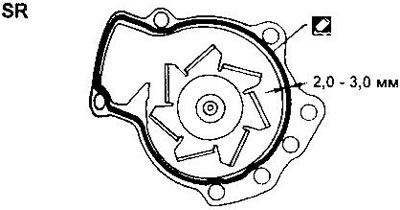

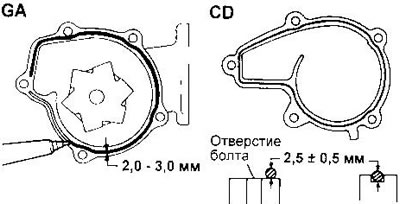

Нанесите валик герметика на фланец водяного насоса, как показано на рисунке.
