Снятие и установка
Снятие и установка радиатора выполняются в соответствии с рисунками.
Вентилятор системы охлаждения
Включение и выключение вентиляторов осуществляется блоком управления двигателя. За более подробной информацией обращайтесь к главе «Система управления двигателем».
Заполнение системы охлаждении
Слив охлаждающей жидкости и заполнение системы охлаждения описаны в главе «Техническое обслуживание».

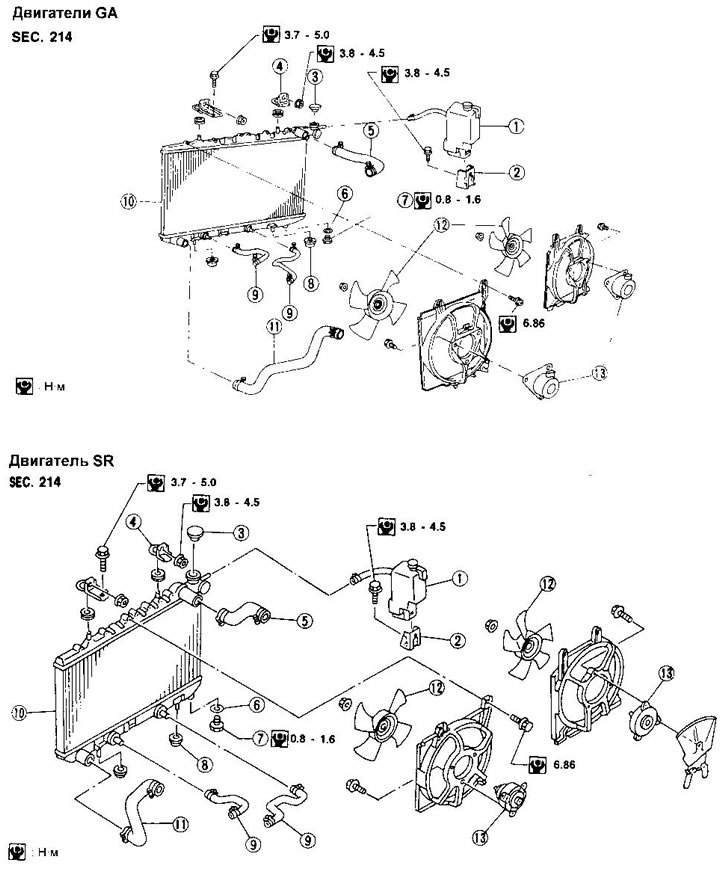

1. Расширительный бачок
2. Кронштейн расширительного бачка
3. Пробка радиатора
4. Кронштейн радиатора
5. Верхний шланг
6. Шайба
7. Сливная пробка
8. Резиновая подушка
9. Шланг масляного радиатора (модели с автоматической коробкой передач)
10. Радиатор
11. Нижний шланг
12. Вентилятор
13. Электродвигатель вентилятора

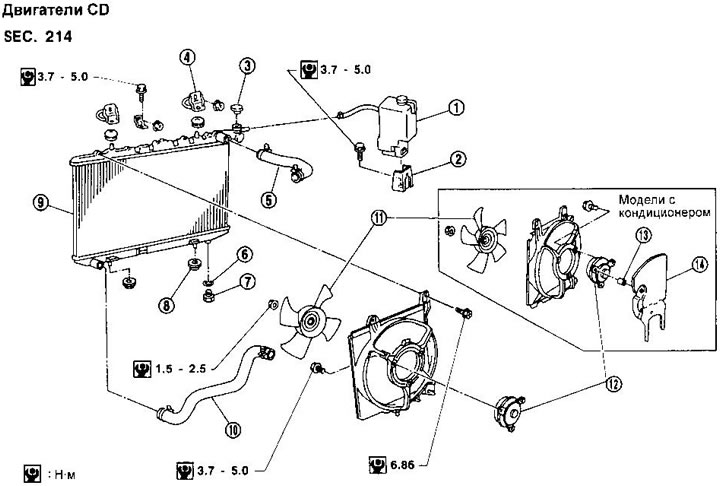

1. Расширительный бачок
2. Кронштейн расширительного бачка
3. Пробка радиатора
4. Кронштейн радиатора
5. Верхний шланг
6. Шайба
7. Сливная пробка
8. Резиновая подушка
9. Радиатор
10. Нижний шланг
11. Вентилятор
12. Электродвигатель вентилятора
13. Дистанционная втулка щитка
14. Щиток электродвигателя
