Радиатор
1. На моделях с турбонаддувом, ослабьте зажимы, крепящие систему труб воздухозаборника и сборку реактивного глушителя выхлопа к измерителю воздушного потока и турбогенератору. Отвинтите болт подвесок установки сборки на передней панели кузова, разъедините шланг сапуна от клапана. Снимите сборку, заткните тряпкой вход измерителя воздушного потока и турбогенератора.
2. На всех автомобилях снимите левую переднюю защиту двигателя.
3. Слейте охлаждающую жидкость из системы охлаждения, разъединив нижний шланг бачка радиатора.
4. Разъедините верхний шланг бачка радиатора и шланг расширительного бачка. Снимите шланг расширительного бачка с радиатора (фото).

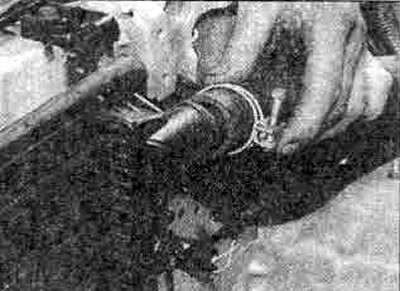

9.4А Разъединение верхнего шланга от радиатора поперечного потока
9.4В Разъединение шланга расширительного бачка

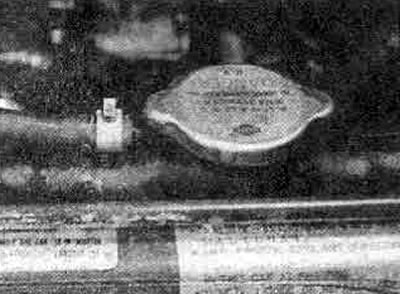

9.4С Соединения шланга расширительного бачка с радиатором с вертикальным потоком
5. На автомобилях с автоматической трансмиссией ослабьте скобы, и разъедините от труб трансмиссионной жидкости радиатора два гибких шланга; пометьте каждый шланг, чтобы правильно подсоединить при сборке. Закупорьте трубы и шланги.
6. На всех автомобилях, разъедините отрицательный провод аккумулятора.
7. Разъедините на радиаторе электропроводку термовыключателя и электрического двигателя вентилятора охлаждения (фото).

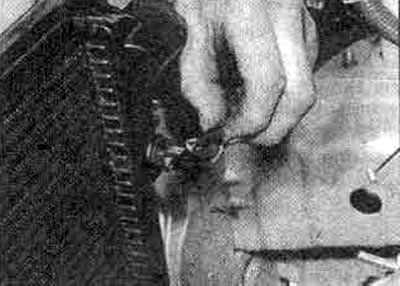

9.7А Разъединение проводки термовыключателя - показан радиатор поперечного потока

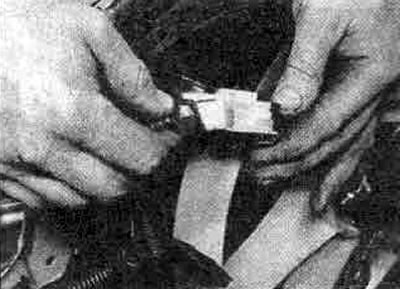

9.7В Разъединение проводов электрического вентилятора охлаждения
8. Радиатор крепится в каждом угле резиновой подушкой. Верхние крепления скрепляются болтами к передней панели кузова, нижние - крепятся гайкой (фото). Снимите радиатор и вентилятор охлаждения. На моделях Executive конденсатор системы кондиционирования воздуха останется на собственных установках, в передней панели кузова.

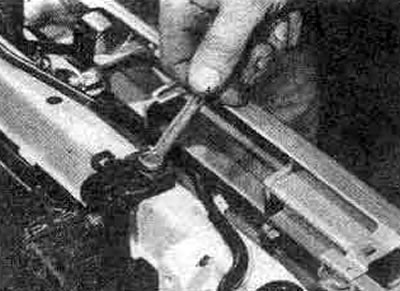

9.8А Открутите верхнее крепление бачка радиатора ...

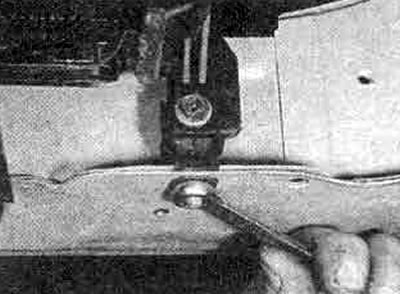

9.8В ... и нижнее крепление
9. Открутите винты и гайки крепления радиатора к передней панели кузова и снимите сборку радиатора из моторного отсека (фото).

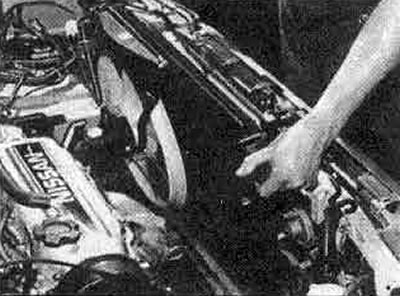

9.9 Удаление сборки радиатора (поперечного потока) и вентилятора охлаждения

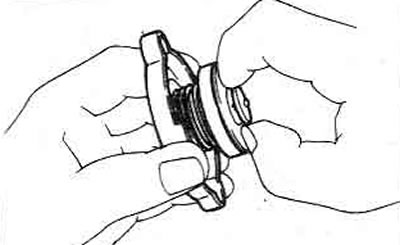

Рис. 2.9 Проверка клапана крышки радиатора
10. Если требуется, вентилятор охлаждения и кожух можно снять с радиатора (фото).

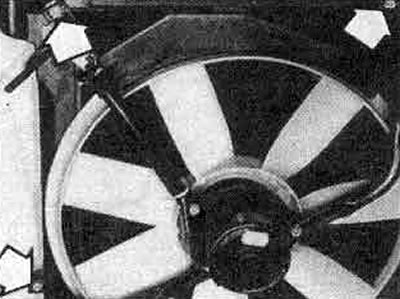

9.10 Снимите монтажные болты (отмечены стрелками), чтобы отделить радиатор от вентилятора охлаждения

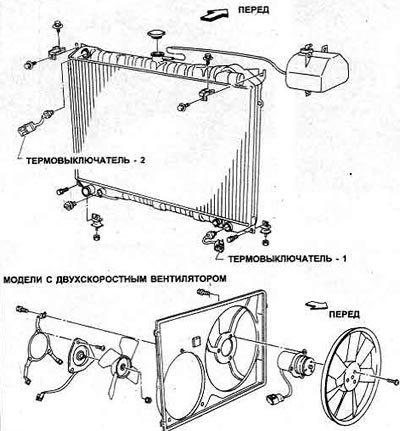

Рис. 2.10 Радиатор с вертикальным потоком и электрический вентилятор охлаждения
11. Если радиатор был удален из-за засорения, вызывающего перегрев, тогда попробуйте обратное промывание или, в серьезных случаях, используйте очищающее средство радиатора строго в согласовании с инструкциями изготовителя.
Рис. 2.11 Радиатор с вертикальным потоком и электрический вентилятор охлаждения
12. Мягкой щеткой или сжатым воздухом очистите радиатор от насекомых и листьев.
13. Незначительные утечки радиатора можно устранить специальным уплотнительным средством. В случае серьезных утечек лучше всего обратиться к 'специалисту.
14. Бел и радиатор заменяется, убедитесь, что новый имеет тот же тип.
15. Проверьте состояние креплений, замените их при необходимо (фото).

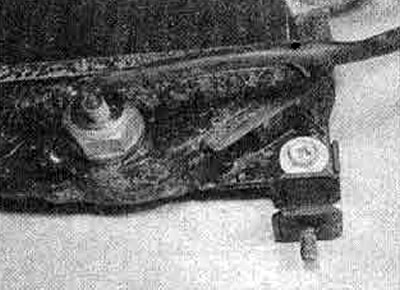

9.15 Нижнее крепление бачка радиатора (с вертикальным потоком) и термовыключатель
16. Установка проводится в обратном порядке. Но перед сжиманием гаек и винтов крепления, внимательно проверьте правильность установки радиатора на место (фото).

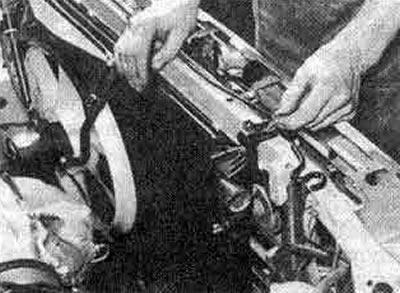

9.16 Перед сжиманием креплений правильно разместите радиатор
17. Заполните систему охлаждения, как описано в Главе 5 из этого Раздела. На автомобилях с автоматической трансмиссией, дополните уровень трансмиссионной жидкости, как описано в Разделе 7.
Крышка радиатора
18. Крышку необходимо чистить и проверять всякий раз после снятия. Проверьте, чтобы поверхности уплотнения были чистыми и неповрежденными, и чтобы они правильно совмещались с местом на радиаторе. Проверьте клапан, чтобы он мягко открывался (рис. 2.9); клапан после отпускания немедленно должен возвращаться в закрытое положение.
19. Крышку можно проверить прибором для проверки герметичности крышки (тестер системы охлаждения). При применении давления, разгрузочный клапан крышки должен быть закрыт, пока не достигнуто указанное давление, при котором он должен открыться.
20. Если имеется сомнение о правильности работы крышки, ее необходимо заменить.
21. Если крышка должна быть заменена, проверьте, чтобы новая имела правильный тип и характеристики; они отмечены на предупреждающей метке крышки (серебряной на моделях до июля 1988 года, желтой на более поздних моделях).
Расширительный бачок
22. На холодном двигателе и радиаторе снимите пробку радиатора, отсоедините шланг расширительного бачка от горловины наполнителя радиатора (фото).

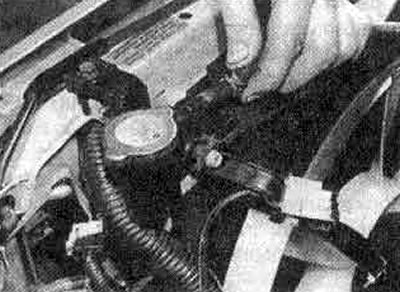

9.22 Ослабьте скобу и отсоедините шланг расширительного бачка от радиатора
23. Отвинтите болт с резервуара, снимите резервуар с шлангом.
24. Слейте остатки хладагента из резервуара, промойте его пресной водой. Если резервуар протекает, его нужно заменить, но перед этим попытайтесь отремонтировать, используя подобный материал и подходящий клей.
25. У становите резервуар, сожмите монтажные болты.
