Снятие
1. Снимите зубчатый ремень, шкив и поддон.
2. Отверните болты и снимите маслоприемник.
3. Отверните болты масляного насоса и снимите насос, сместив ударами через деревянную болванку (фото).

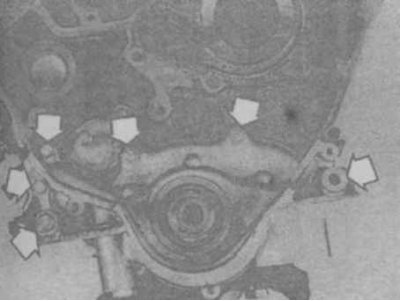

17.3а Болты масляного насоса
(Смотрите источник на портале: «NissanBook.ru»)

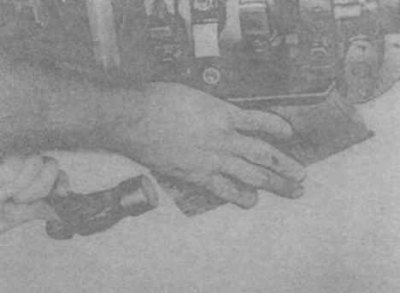

17.3б Снятие масляного насоса
4. Очистите насос.
Проверка
5. Снимите крышку и промойте все детали в растворителе. Отверните заглушку и достаньте редукционный клапан (фото).

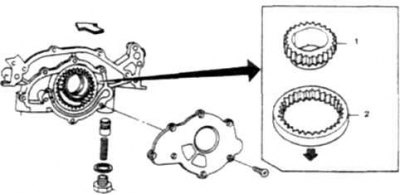

17.5 Детали масляного насоса
1. Внутренняя шестерня
2. Наружная шестерня
6. Проверьте зазоры насоса (фото). Если один из зазоров отличается от нормы, то замените пару шестерен или насос.

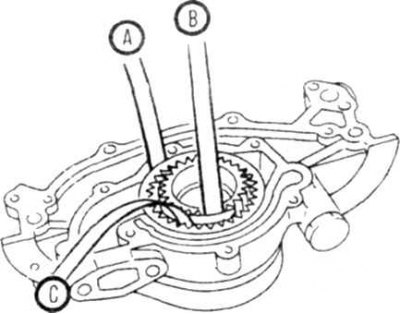

17.6а Проверка зазора между наружной шестерней и корпусом насоса (А), между внутренней шестерней и серповидной вставкой (В) и между наружной шестерней и серповидной вставкой (С)

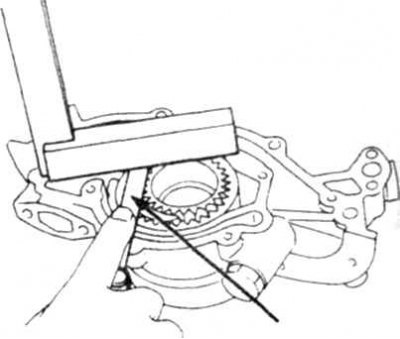

17.6б Проверка торцового зазора
7. Заполните полость насоса техническим вазелином и соберите насос.
Установка
8. Смажьте герметиком разъемную плоскость насоса.
9. Установите все детали в обратном порядке, заменив все прокладки и уплотнители (фото).

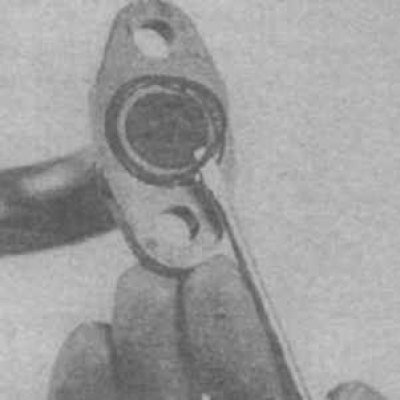

17.9 Замена уплотнительного кольца маслоприемника
