Снятие
1. Разгерметизируйте топливную систему и отсоедините батарею от массы.
2. Слейте жидкость.
3. Снимите воздушный фильтр, корпус дроссельной заслонки, отсоедините провода от свеч и снимите крышку распределителя.
4. Отсоедините клапан рециркуляции.
5. Снимите ремень кондиционера и кронштейн ролика натяжителя этого ремня (фото).

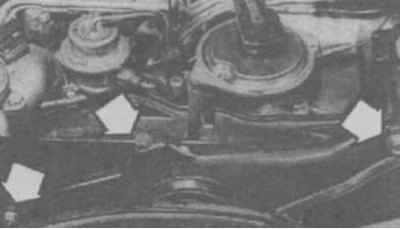

7.5 Болты крепления ролика натяжителя ремня кондиционера
6. Отсоедините от термостата шланг перепускной шланг и верхний шланг радиатора.
7. Обозначьте от коллектора и отсоедините вакуумные шланги, провода и тросы.
8. Отсоедините шланг отопителя в задней части коллектора.
9. Равномерно отверните болты и гайки в указанной последовательности и осторожно снимите всасывающий коллектор.

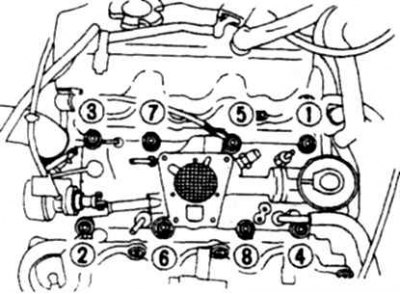

7.9 Порядок отпускания болтов всасывающего коллектора
Установка
10. Очистите коллектор, прогоните все резьбы.
11. Установите на коллектор новую прокладку (зафиксировав в соответствии с прилагаемой к этой детали инструкцией).
12. Не нарушая положения прокладки, установите коллектор и заверните болты и гайки. Равномерно затяните болты и гайки с заданным моментом, в указанной последовательности (фото).

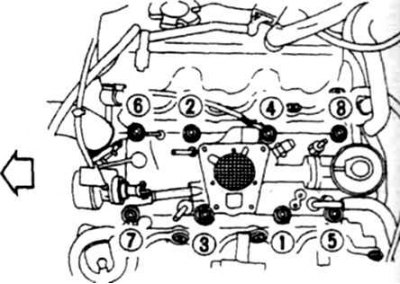

7.12 Порядок затягивания болтов всасывающего коллектора
13. Остальные операции выполняются в обратном пот рядке.
