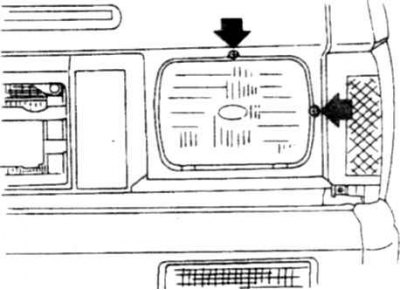

8.1а Винты регулировки ближнего света

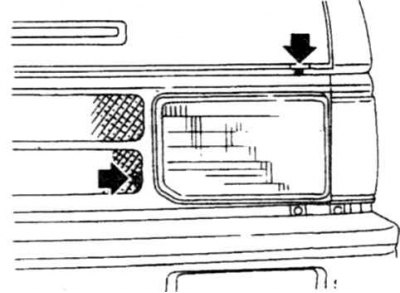

8.1б Винты регулировки дальнего света
2. Установите автомобиль на ровной поверхности напротив экрана (стены) примерно в 9 м.
3. Измерьте расстояние от центра фары до пола и прочертите на экране линию.
4. Измерьте расстояние от оси симметрии автомобиля до центра фар и отметьте на экране двумя вертикальными линиями, получив тем самым проекции центров фар (два перекрестия).
5. Снимите оправу фар. Для регулировки необходимо сначала затянуть регулировочные винты, и, отпуская, установить пучок в перекрестиях на экране.
6. Включите ближний или дальний свет фар и, вращая винты регулировки по горизонтали, установите пучок на вертикальных метках. -Затем вращая винты регулировки по вертикали, установите пучки на перекрестия.
7. Покачайте автомобиль и убедитесь, что оба пучка вернулись в исходное положение.
