Примечание. Правильная регулировка усилия натяжения приводных ремней позволяет избежать их проскальзывания, в то же время не перегружая подшипники обслуживаемых агрегатов, что особо важно в случае генератора и водяного насоса.

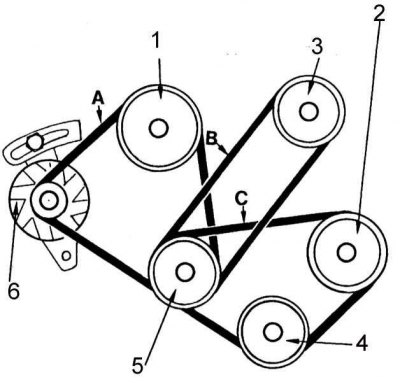

Схема прокладки приводных ремней на моделях с двигателем 3.0 л
1 - шкив вентилятора/водяного насоса; 2 - шкив компрессора кондиционера воздуха; 3 - шкив рулевого насоса; 4 - натяжной ролик; 5 - шкив коленчатого вала; 6 - генератор; А = вентиляторный ремень,; В = приводной ремень рулевого насоса,; С = приводной ремень компрессора кондиционера воздуха

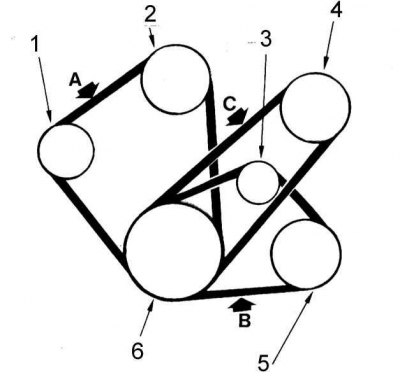

Прокладка ремней на двигателе 4.2 л
1 - шкив генератора; 2 - шкив вентилятора; 3 - натяжной ролик; 4 - шкив рулевого насоса; 5 - шкив компрессора кондиционера воздуха; 6 - шкив коленчатого вала; А = вентиляторный ремень,; В = приводной ремень рулевого насоса,; С = приводной ремень компрессора кондиционера воздуха
Вентиляторный ремень (ремни)
1. Надавите на вентиляторный ремень (ремни) на участке посередине между шкивами генератора и водяного насоса с усилием 98 Н (усилие большого пальца). Требуемый прогиб ремня составляет 4÷8 мм для моделей 3.0 л и 13÷15 мм для моделей 4.2 л.
Примечание. Замену ремней на моделях 4.2 л обязательно производите в комплекте.
2. В случае необходимости ослабьте стопорный болт генератора и вращением регулировочного болта добейтесь требуемого усилия натяжения ремня (по величине прогиба).
3. Затяните стопорный болт генератора, запустите двигатель примерно на пять минут и вновь проверьте правильность натяжения ремня.
Приводной ремень рулевого насоса
1. Надавите на приводной ремень на участке посередине между шкивами рулевого насоса и коленчатого вала с усилием 98 Н (усилие большого пальца). Требуемый прогиб ремня составляет 11 ÷ 15 мм для моделей 3.0 л и 15 ÷ 17 мм для моделей 4.2 л.
2. В случае необходимости ослабьте стопорный болт рулевого насоса и вращением регулировочного болта добейтесь правильного усилия натяжения ремня (по величине прогиба).
3. Затяните стопорный болт рулевого насоса, запустите двигатель примерно на пять минут и повторите проверку натяжения ремня.
Приводной ремень компрессора кондиционера воздуха
1. Надавите ремень на участке посередине между шкивами компрессора кондиционера и коленчатого вала с усилием 98 Н (усилие большого пальца). Требуемый прогиб ремня составляет 6 ÷ 10 мм для моделей 3.0 л и 8 ÷ 10 мм для моделей 4.2 л.
2. В случае необходимости ослабьте прижимную гайку в центре натяжного ролика и вращением регулировочного болта добейтесь правильного усилия натяжения ремня (по величине прогиба).
3. Затяните стопорную гайку натяжного ролика, запустите двигатель примерно на пять минут и повторите проверку натяжения ремня.
