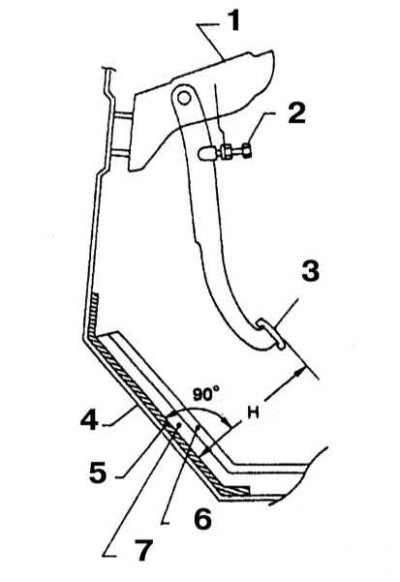

Измерение высоты педали сцепления (Н)
1 - Опорный кронштейн педали; 2 - Стопор регулировки полного хода педали; 3 - Накладка колодки педали; 4 - Панель пола; 5 - Полимерное покрытие пола; 6 - Коврик; 7 - Изоляционная прокладка
Высота педали
1. При отпущенной педали сцепления измерьте расстояние Н от поверхности резиновой накладки колодки до пола.
2. Сравните результат измерения с требованиями Спецификаций, в случае необходимости произведите соответствующую корректировку.

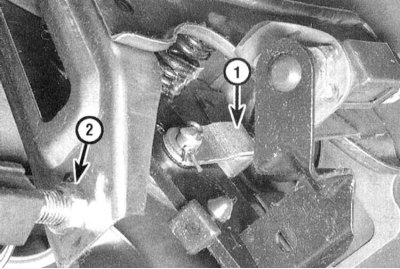

3. Ослабьте контргайку упора педали/датчика-выключателя ASCD.
4. Вращением упора/датчика-выключателя добейтесь требуемого положения педали.
5. Затяните контргайку и повторите проверку установки высоты педали.

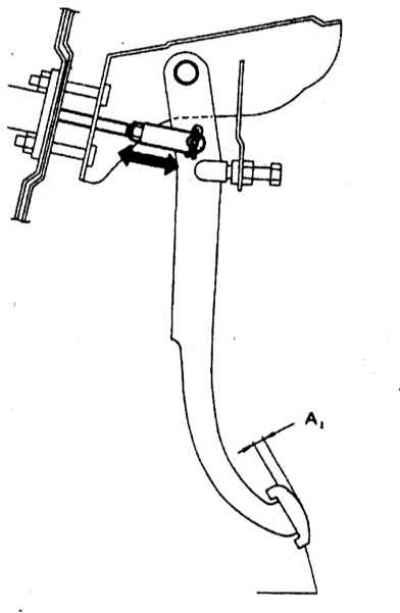

Свободный ход педали
1. Слегка прижмите педаль сцепления и измерьте длину ее хода до момента возникновения сопротивления. Сравните результат измерения с требованиями Спецификаций. В случае необходимости произведите соответствующую корректировку.
2. Ослабьте контргайку толкателя главного цилиндра и, вращая шток толкателя в соответствующую сторону (по часовой стрелке или против), добейтесь требуемого результата.
3. Прочно затяните контргайку и повторите проверку.
