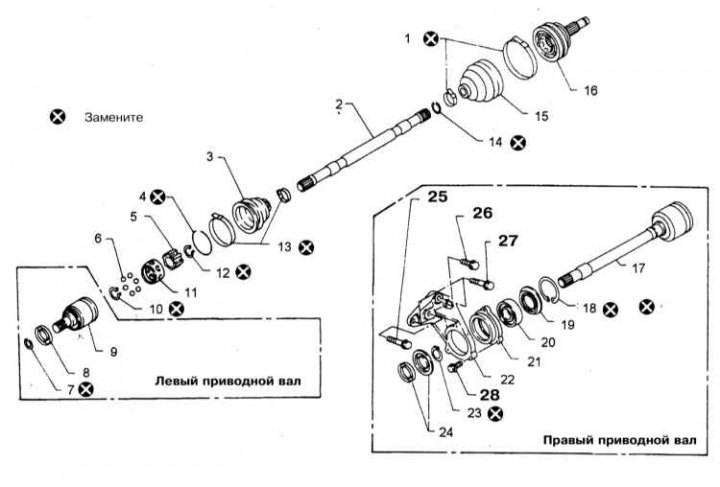

Компоненты приводных валов
1 - Бандажи крепления защитных чехлов; 2 - Приводной вал; 3 - Защитный чехол; 4 - Стопорное кольцо; 5 - Внутренняя обойма внутреннего ШРУСа; 6 - Шарики; 7 - Стопорное кольцо; 8 - Пыльник; 9 - Кожух внутреннего шарнира; 10 - Стопорное кольцо; 11 - Сепаратор; 12 - Стопорное кольцо; 13 - Бандаж крепления чехла; 14 - Стопорное кольцо; 15 - Защитный чехол; 16 - Наружный ШРУС; 17 - Сборка наружного скользящего ШРУСа с приводным валом; 18 - Стопорное кольцо; 19 - Пыльник; 20 - Опорный подшипник; 21 - Держатель опорного подшипника; 22 - Кронштейн держателя; 23 - Стопорное кольцо; 24 - Пыльники; 25 - Болт (30÷40 Нм); 26 - Болт (25÷35 Нм); 27 - Болт (43÷58 Нм); 28 - Болт (13÷19 Нм)
Снятие
1. Конструкция приводных валов представлена на иллюстрации.
2. Снимите колпак колесного диска.
3. Извлеките шплинт и снимите со ступичной гайки фиксирующую насадку и войлочную шайбу.

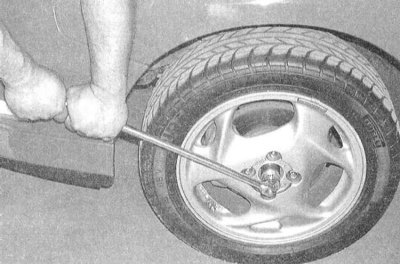

4. При помощи торцевого ключа с длинным воротом ослабьте ступичную гайку, но не отдавайте ее пока окончательно.
Примечание. Если головка ключа не проходит в отверстие в центральной части колеса, снимите последнее и временно установите вместо него запаску.
5. Ослабьте гайки крепления соответствующего переднего колеса. Поддомкратьте автомобиль и установите его на подпорки. Снимите колесо.

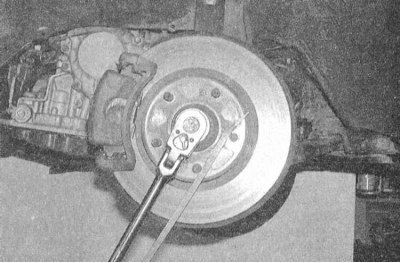

6. Отдайте ступичную гайку, снимите шайбу. Если ступица в процессе отдавания гайки начнет проворачиваться. Заклиньте монтировку между двумя колесными шпильками, уперев второй ее конец в землю, либо кузовной элемент автомобиля.

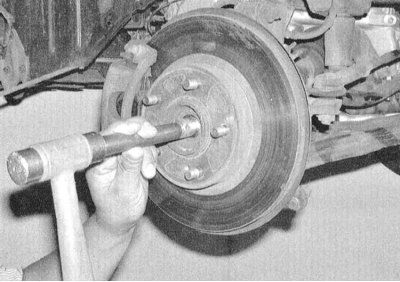

7. Для высвобождения цапфы вала из ступичной сборки воспользуйтесь молотком и латунной выколоткой. Если компоненты "прикипели" и вал не страгивается с места, придется снять тормозной диск (см. Главу Тормозная система) и воспользоваться 2-захватным съемником.
8. Снимите защиту картера и заведите под сборку трансмиссии сливную емкость.
9. Снимите фиксатор крепления тормозного шланга к стойке подвески, затем высвободите стойку из сборки поворотного кулака (см. Главу Подвеска и рулевое управление).

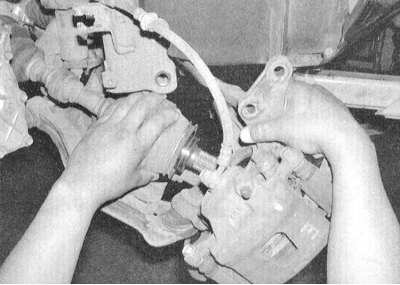

10. Потянув сборку поворотного кулака наружу, снимите ее с цапфы приводного вала(постарайтесь не повредить тормозной шланг).
Примечание. Если тормозной шланг мешает снятию поворотного кулака, снимите суппорт тормозного механизма и, не отсоединяя шланг, подвяжите сборку к виткам стоечной пружины.

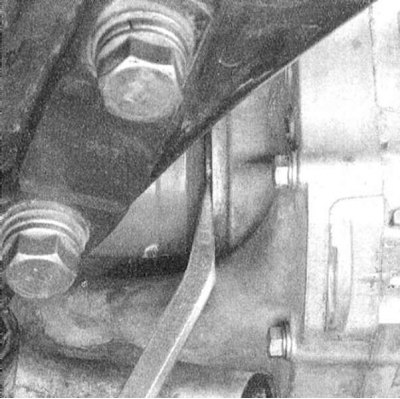

11. При демонтаже левого вала воспользуйтесь монтировкой для аккуратного высвобождения цапфы внутреннего ШРУСа из трансмиссии. Кожух внутреннего шарнира правого вала продет в сборку опорного подшипника. Для высвобождения сборки из несущего кронштейна выверните три болта крепления последнего к подшипнику. Пометьте положение подшипника по отношению к кронштейну и осторожно снимите сборку вала.
Примечание. При снятии левого вала на моделях, оборудованных АТ, может возникнуть ситуация, когда внутренний шарнир высвободить из трансмиссии окажется не возможно. В таком случае следует сначала снять правый вал, затем продеть отвертку сквозь боковые шестерни дифференциала и выбивать левый вал изнутри.
12. Не забудьте заменить сальники приводных валов в картере трансмиссии (см. Главу Коробка передач).
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:

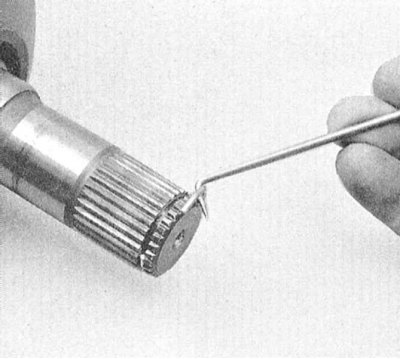

- a) При установке сборки левого вала не забудьте посадить новое стопорное кольцо в канавку на цапфе внутреннего ШРУСа. Резко протолкните вал в трансмиссию, добиваясь защелкивания кольца в ответной канавке в ступице боковой шестерни дифференциала (на правом вале такого кольца не предусмотрено, - фиксация сборки обеспечивается тремя болтами крепления кронштейна опорного подшипника;
- b) При установке правого вала проследите, чтобы болты крепления держателя опорного подшипника были затянуты с требуемым усилием;
- c) Установив колеса, опустите автомобиль на землю и затяните гайки крепления колес с требуемым усилием (см. Главу Настройки и текущее обслуживание);
- d) Проследите за соблюдением усилия затягивания ступичной гайки, не забудьте установить войлочную шайбу и заменить шплинт;
- e) Проверьте уровень трансмиссионного масла (модели с РКПП) или смазочной жидкости дифференциала (модели с АТ), в случае необходимости произведите соответствующую корректировку (см. Главу Настройки и текущее обслуживание).
