Сальники приводных валов
1. Сальники расположены с обеих сторон картера коробки передач в местах введения в них приводных валов. Поддомкратьте автомобиль и установите его на подпорки. Признаком утечки масла через сальник являются потеки на стенках картера РКПП непосредственно под соответствующим приводным валом.
2. Снимите приводной вал(ы) (см. Главу Сцепление и приводные валы).

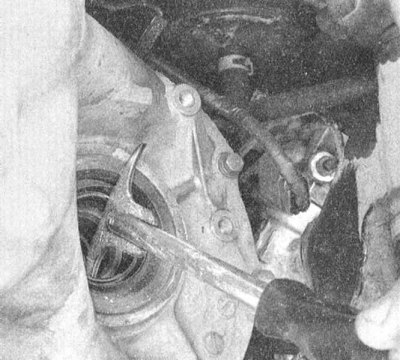

3. При помощи специального инструмента, монтировки или большой отвертки с плоским жалом извлеките старый сальник из своего посадочного гнезда в картере трансмиссии.

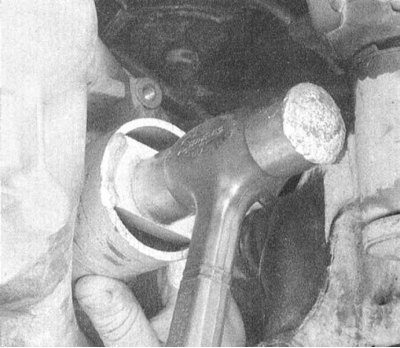

4. Воспользовавшись в качестве оправки торцевой головкой соответствующего размера или отрезком трубы подходящего диаметра, посадите новый сальник на свое штатное место. Проследите, чтобы сальник оказался посажен в гнездо строго перпендикулярно и на полную глубину.
Примечание. Оправка должна упираться только в твердый наружный край торцевой поверхности сальника.
5. Смажьте губки сальника трансмиссионным маслом.
6. Установите на место приводной вал(ы), - постарайтесь не повредить губки нового сальника(ов).
Уплотнительное кольцо посадки датчика скорости (сборки привода спидометра)
1. Датчик скорости автомобиля (VSS) закреплен на картере РКПП. Осмотрите картер на наличие следов утечек масла через уплотнительное кольцо посадки датчика/сборки привода спидометра.

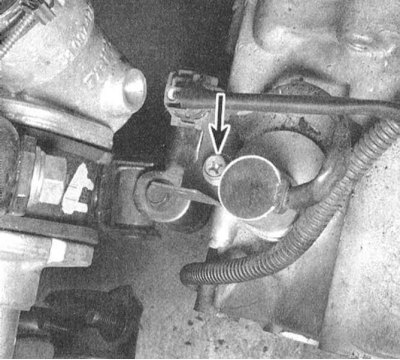

2. Отсоедините от VSS электропроводку, затем отдайте прижимной болт и извлеките сборку привода спидометра в сборе с датчиком из коробки передач.
3. При помощи чертилки или отвертки с тонким жалом снимите со снятой сборки уплотнительное кольцо (лучше всего воспользоваться приспособлением в виде тонкого, загнутого на конце стержня).
4. Посадите новое уплотнительное кольцо в приемную канавку на кожухе приводной шестерни спидометра, предварительно слегка смазав его трансмиссионным маслом.
5. Установка производится в обратном порядке.
Сальник штока управления привода переключения передач
1. Поддомкратьте автомобиль и установите его на подпорки.

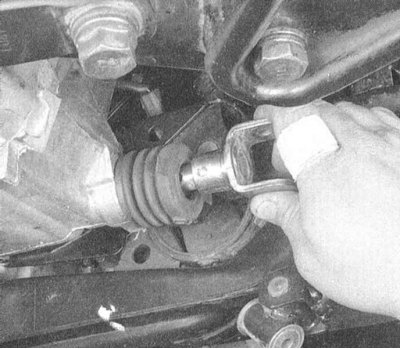

2. Отсоедините шток управления переключением передач от вильчатого хомута (см. Раздел Снятие и установка компонентов привода переключения передач).

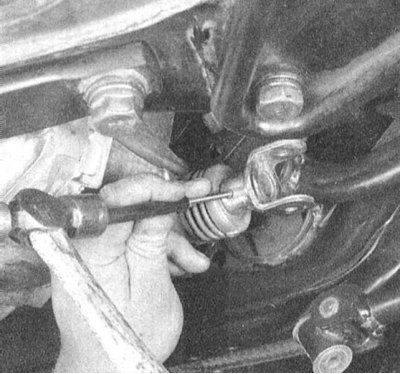

3. Выбейте цилиндрический штифт и снимите вильчатый хомут и пылезащитный чехол.

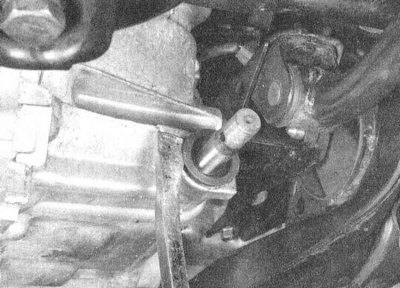

4. Извлеките из своего посадочного гнезда сальник штока управления.

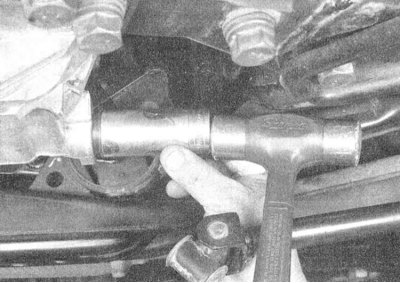

5. Посадите на место снятого новый сальник.

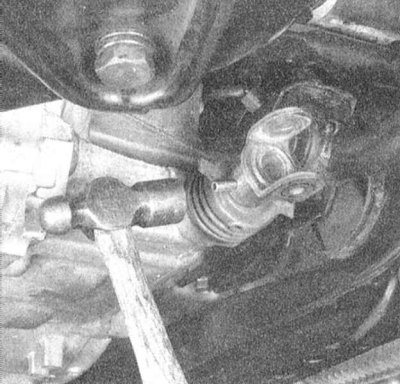

6. Установите на место пыльник и соединительный вильчатый хомут, закрепите последний цилиндрическим штифтом.
7. Подсоедините шток управления (см. Раздел Снятие и установка компонентов привода переключения передач).
8. Опустите автомобиль на землю.
