- Крышки головки цилиндров
- Впускной и выпускной коллекторы
- Крышки зубчатого ремня (на двигателях V6) или передняя крышка
- Детали привода распредвала
- Головка(и) цилиндров
- Поддон
- Масляный насос
- Шатуны и поршни
- Коленвал

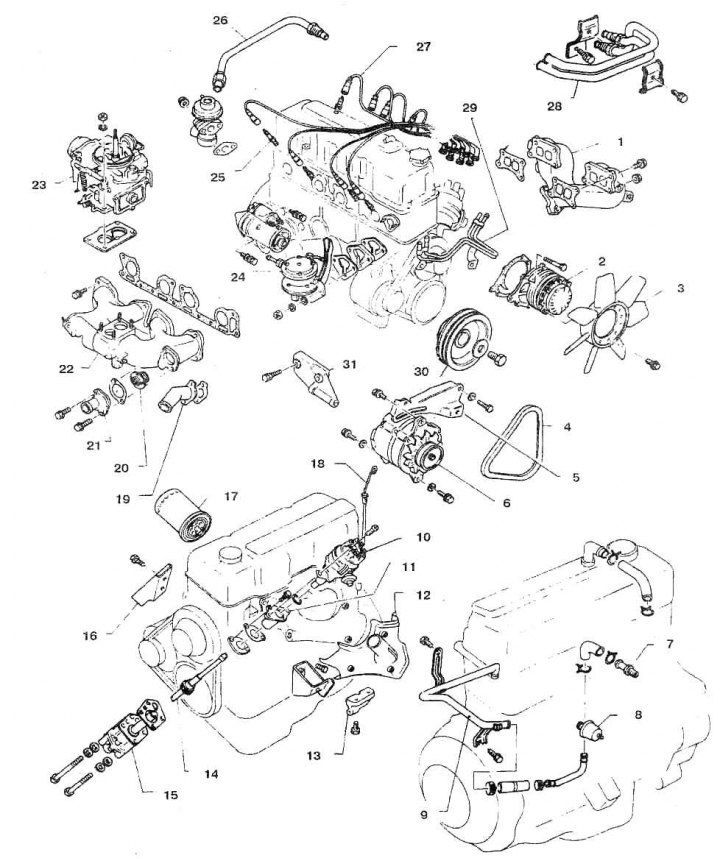

7.1а Навесные агрегаты 4-цилиндрового двигателя
1. Выпускной коллектор; 2. Насос охлаждающей жидкости; 3. Вентилятор; 4. Ремень; 5. Регулировочный кронштейн генератора; 6. Генератор; 7. Золотник вентиляции картера; 8. Датчик давления масла; 9. Трубка вентиляции

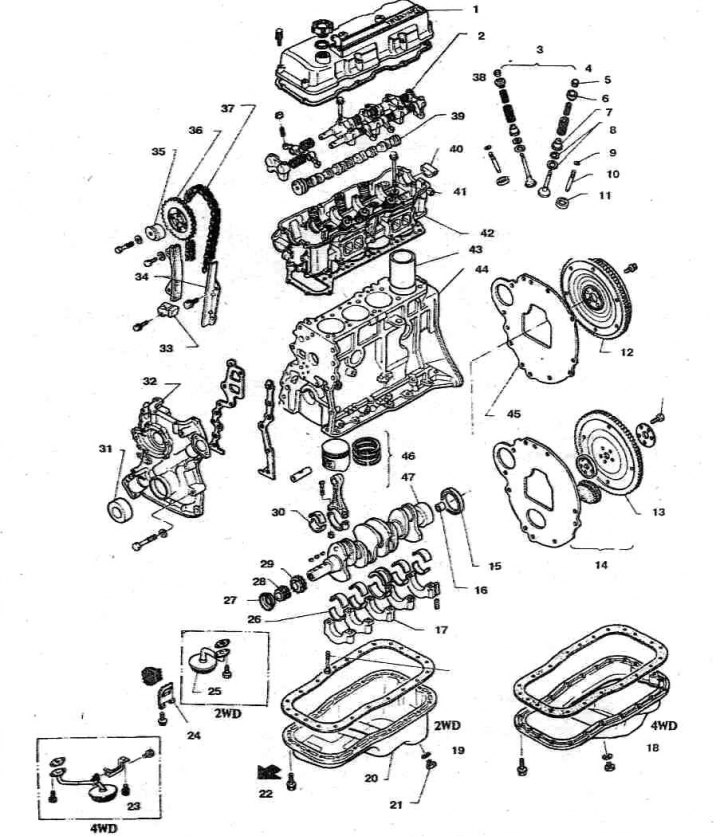

7.1б Детали 4-цилиндрового двигателя
1. Крышка головки цилиндров; 2. Валики с коромыслами; 3. Пружины и клапаны; 4. Выпускной клапан; 5. Сухарь; 6. Тарелка; 7. Колпачок; 8. Шайба пружины; 9. Кольцо; 10. Втулка; 11.Седло; 12. Маховик

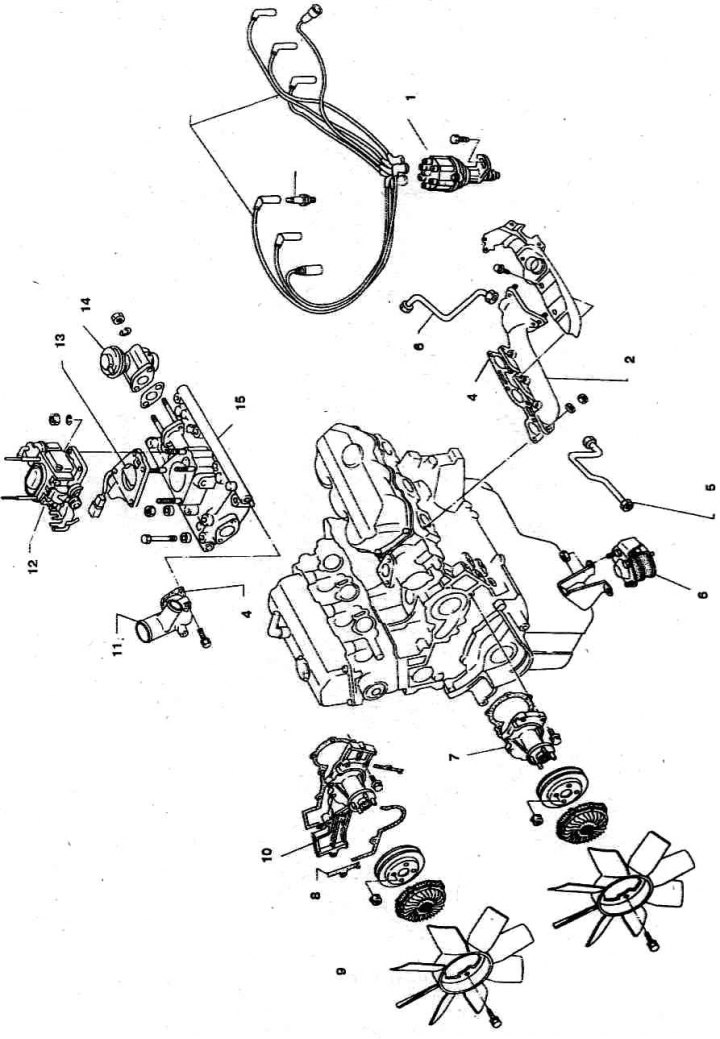

7.1в Навесные агрегаты двигателя VS
1. Распределитель зажигания; 2. Выпускной коллектор; 3. Трубка рециркуляции; 4. Прокладка; 5. Трубка эжекции воздуха; 6. Подушка опоры; 7. Насос охлаждающей жидкости (для заднеприводных а/м); 8 . Уплотнитель

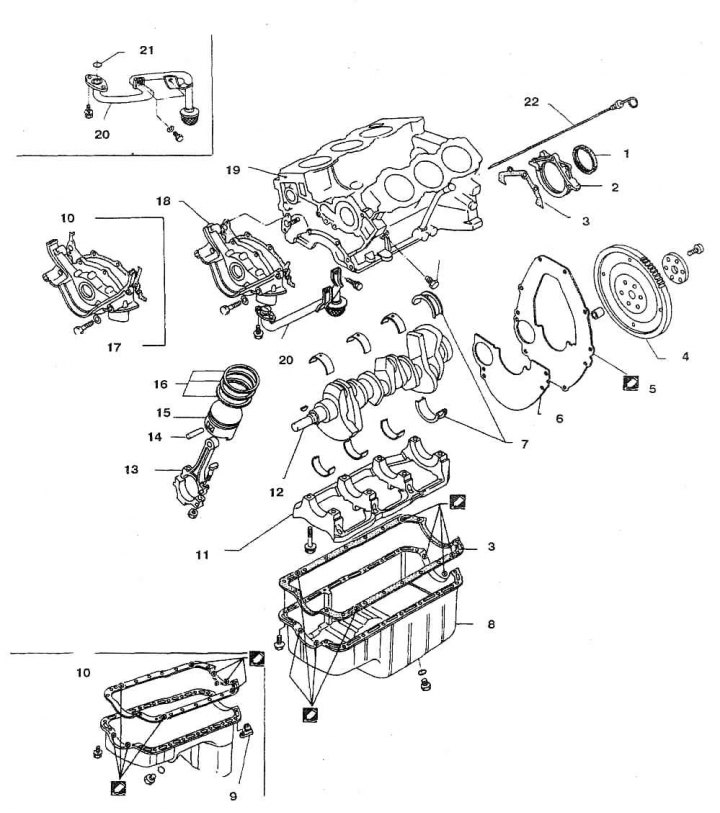

7.1г Детали двигателя V6
1 . Сальник; 2. Держатель сальника; 3. Прокладка; 4. Маховик (ведущий диск гидротрансформатора); 5. Задняя пластина (в полноприводных а/м устанавливается на герметике); 6. Крышка; 7. Коренной подшипник; 8. Поддон

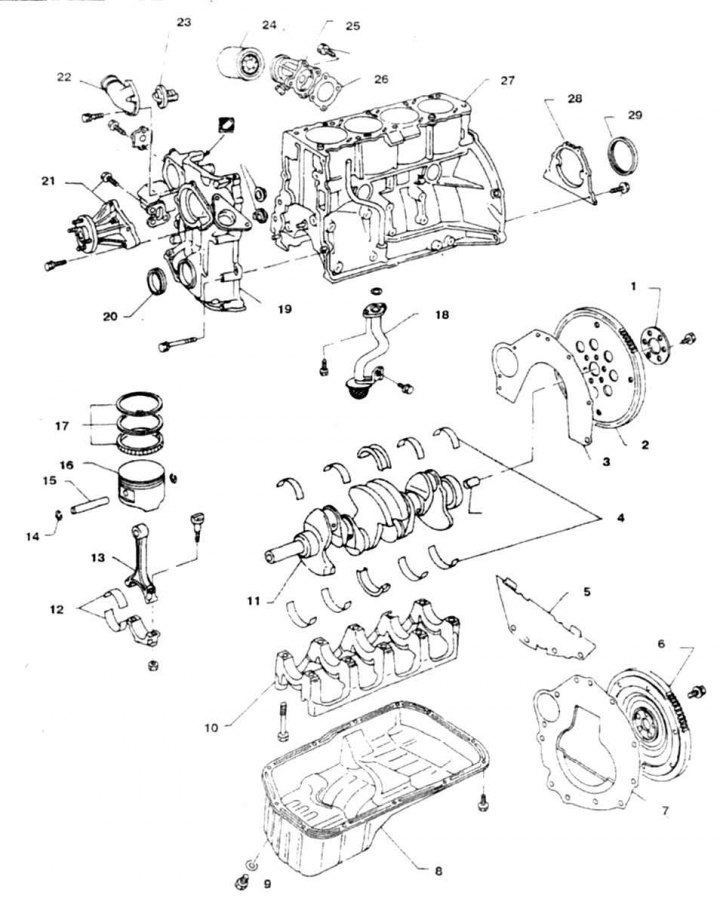

7.1д Детали двигателя К24
1. Шайба ведущего диска; 2. Ведущий диск; 3, 7 - Задняя пластина; 4. Коренные подшипники; 5. Крышка; 6. Маховик (для а/м с механической КПП); 8. Поддон; 9. Пробка; 10. Каркас крышек коренных подшипников; 11. Коленвал
