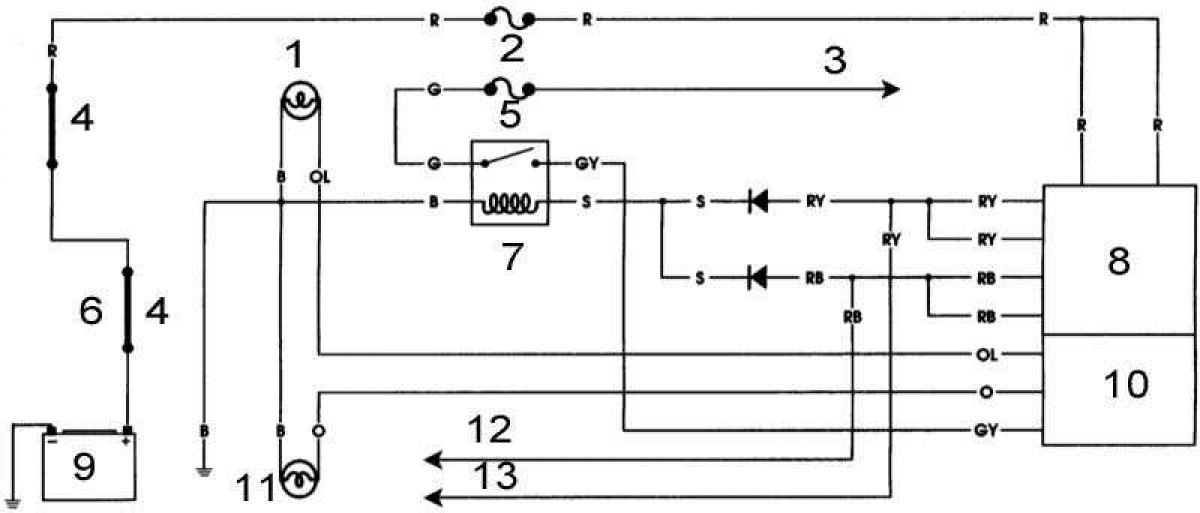

Схема соединений электропроводки отдельно установленных указателей поворотов (модели поздних лет)

1 - правый указатель поворота; 2 - предохранитель на 15 А; 3 - к реле зажигания; 4 - плавкая вставка на 25 А; 5 - предохранитель на 10 А; 6 - главная плавкая вставка; 7 - реле указателей поворотов; 8 - комбинированный переключатель; 9 - батарея; 10 - переключатель указателей поворотов; 11 - левый указатель поворота; 12 - к левой головной фаре; 13 - к правой головной фаре
