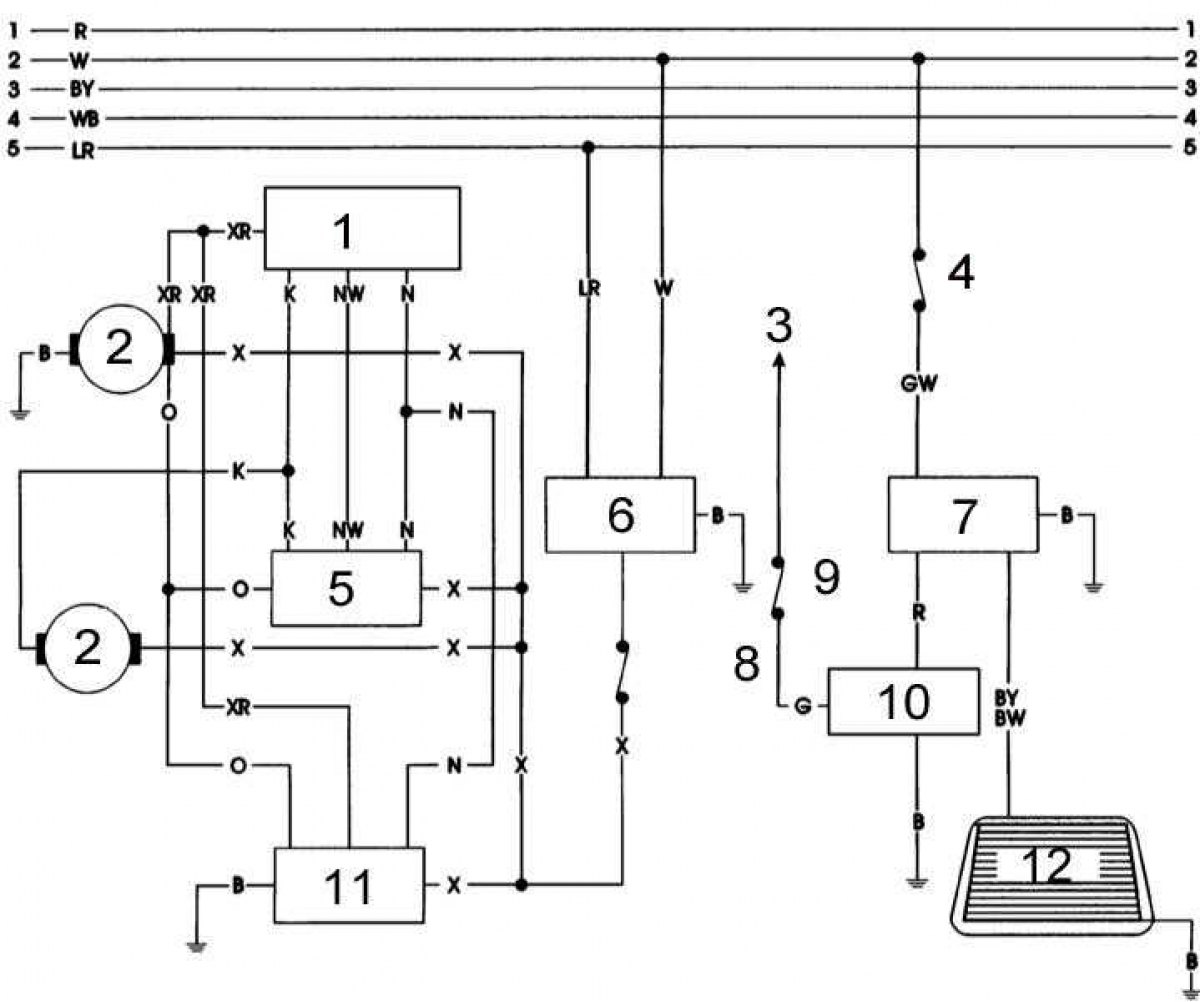

Схема соединений электропроводки заднего стеклоочистителя и обогревателя заднего стекла моделей с августа 1995 г.
Открыть большую картинку в новой вкладке »
1 - переключатель режимов работы стеклоочистителя; 2 - приводной мотор; 3 - от реле зажигания; 4 - предохранитель на 15 А; 5 - усилитель привода заднего стеклоочистителя; 6 - реле вспомогательных аксессуаров; 7 - реле обогревателя заднего стекла; 8 - предохранитель заднего стеклоомывателя; 9 - предохранитель обогревателя заднего стекла; 10 - выключатель обогрева заднего стекла; 11 - реле заднего стеклоочистителя; 12 - обогреватель заднего стекла
Обозначения цветов электропроводки на этой электрической схеме смотрите здесь →
