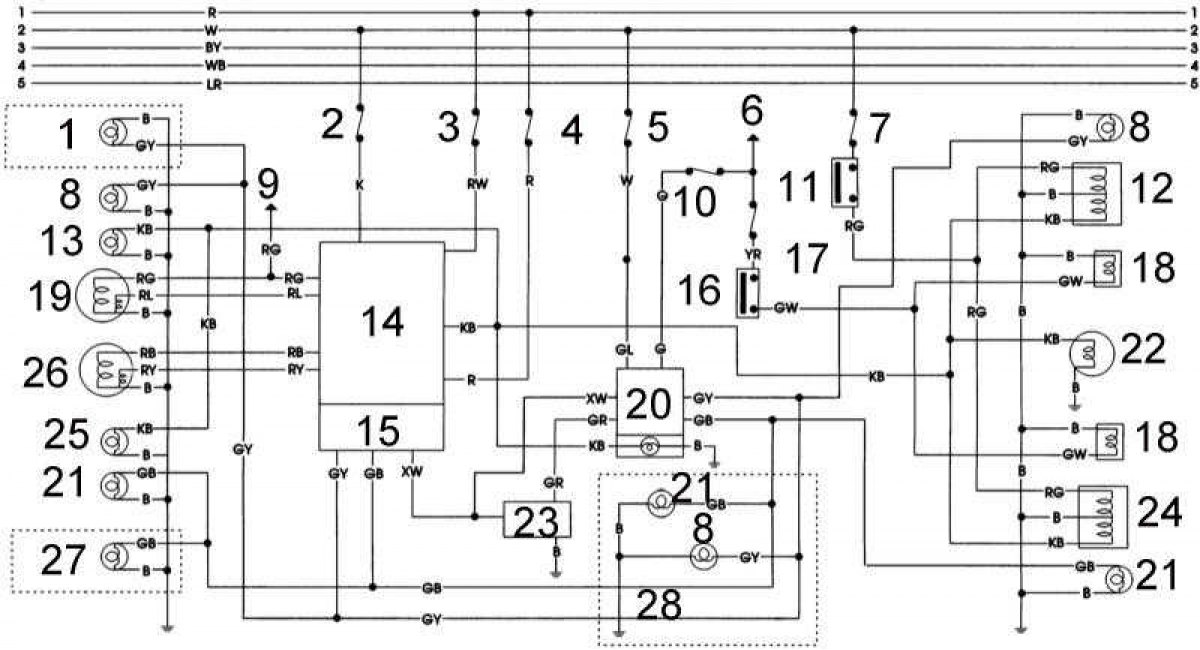

Схема соединений электропроводки внешних осветительных и сигнальных приборов
Открыть большую картинку в новой вкладке »
1 - правый повторитель указателя поворота (только Утилити (Фургон)); 2 - предохранитель заднего габаритного огня; 3 - предохранитель правой головной фары; 4 - предохранитель левой головной фары; 5 - предохранитель огня аварийной сигнализации; 6 - от реле зажигания; 7 - предохранитель стоп-сигнала; 8 - правый указатель поворота; 9 - к комбинированному измерителю; 10 - предохранитель указателя поворота; 11 - датчик-выключатель стоп-сигналов; 12 - правый задний стоп-сигнал/габаритный огонь; 13 - правый парковочный огонь; 14 - комбинированный переключатель 15 - переключатель указателей поворотов; 16 - датчик-выключатель огней заднего хода; 17 - предохранитель огней заднего хода; 18 - огонь заднего хода; 19 - правая головная фара; 20 - выключатель аварийной сигнализации; 21 - левый указатель поворота; 22 - подсветка номерного знака; 23 - блок прерывателя; 24 - левый задний стоп-сигнал/ габаритный огонь; 25 - левый парковочный огонь; 26 - левая головная фара; 27 - левый повторитель указателя поворота (только УТИЛИТИ (Фургон)); 28 - комбинированный измеритель
Обозначения цветов электропроводки на этой электрической схеме смотрите здесь →
