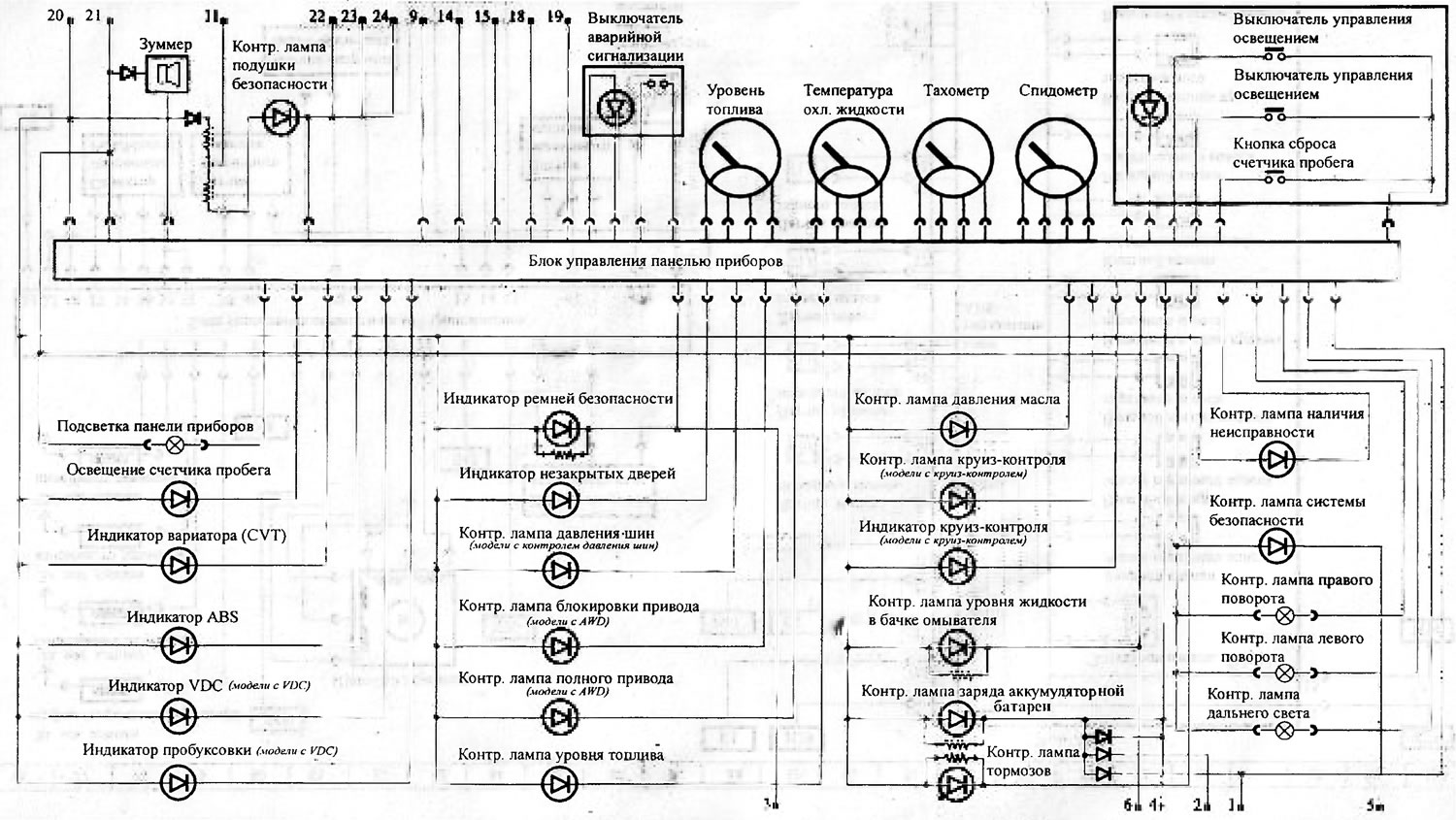

Схема 5. Панель приборов (Nissan Murano Z50)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена: Филатов Макар
