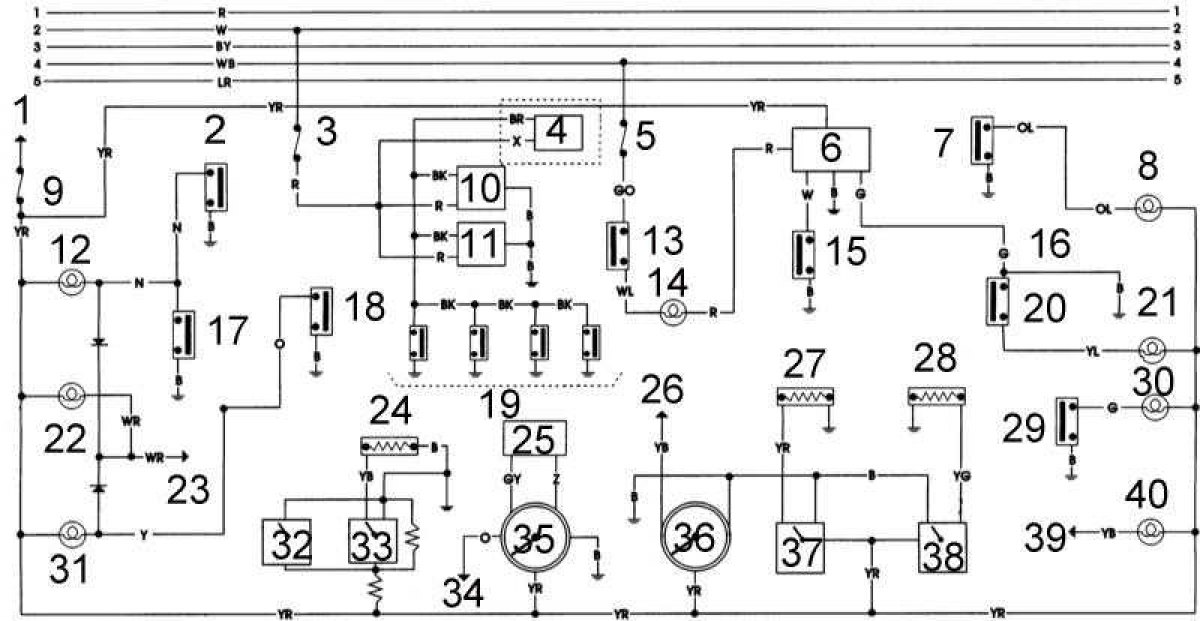

Схема соединений электропроводки внутренних осветительных приборов, измерителей и контрольных ламп
Открыть большую картинку в новой вкладке »
1 - от реле зажигания; 2 - датчик-выключатель уровня тормозной жидкости; 3 - предохранитель лампы освещения салона; 4 - лампа освещения салона (только УТИЛИТИ); 5 - предохранитель управления устройства AT; 6 - реле индикатора нейтрального положения трансмиссии; 7 - датчик-выключатель индикатора положения стабилизатора поперечной отстойчивости; 8 - стабилизатор поперечной отстойчивости выключен; 9 - предохранитель огней заднего хода; 10 - передняя лампа освещения салона; 11 - задняя лампа освещения салона; 12 - контрольная лампа ручного тормоза/ тормозной жидкости; 13 - датчик-выключатель разрешения запуска; 14 - лампа АТ в положении "Р"; 15 - датчик-выключатель нейтрального положения; 16 - РКПП; 17 - датчик-выключатель взведенного положения стояночного тормоза; 18 - датчик-выключатель температуры ATF; 19 - дверные выключатели; 20 - переключатель режима 4WD 21 - контрольная лампа включения режима режима 4WD; 22 - контрольная лампа уровня заряда; 23 - к генератору; 24 - датчик уровня топлива; 25 - датчик скорости; 26 - к катушке зажигания; 27 - датчик температуры; 28 - датчик давления масла; 29 - датчик-выключатель давления масла; 30 - контрольная лампа давления масла; 31 - контрольная лампа температуры ATF; 32 - вольтметр; 33 - расход топлива; 34 - к переключателю блокировки дифференциала; 35 - спидометр; 36 - тахометр; 37 - температура; 38 - масло; 39 - к блоку управления; 40 - контрольная лампа включения питания
Обозначения цветов электропроводки на этой электрической схеме смотрите здесь →
