Примечание. Для разборки и сборки раздаточной коробки используются специальные инструменты и приспособления, приведенные в разделе «Сервисные данные и спецификация».

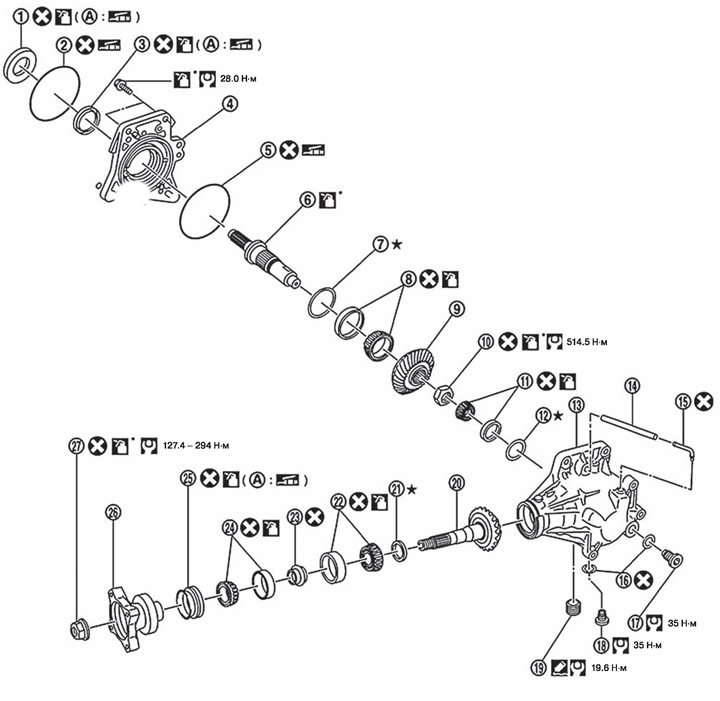

1. Наружный сальник корпуса.
2. Наружное уплотнительное кольцо круглого сечения.
3. Внутренний сальник переходною корпуса.
4. Переходной корпус.
5. Внутреннее уплотнительное кольцо круглого сечения.
6. Вал кольцевой шестерни.
7. Регулировочная прокладка кольцевой шестерни (со стороны переходного картера).
8. Подшипник вала кольцевой шестерни (со стороны переходного картера).
9. Кольцевая шестерня.
10. Гайка кольцевой шестерни.
11. Подшипник вала кольцевой шестерни (со стороны карте-а-а раздаточной коробки).
12. Регулировочная прокладка кольцевой шестерни (со стороны картера раздаточной коробки).
13. Картер раздаточной коробки.
14. Шланг сапуна.
15. Патрубок сапуна.
16. Прокладка.
17. Пробка заправочного отверстия.
18. Пробка сливного отверстия.
19. Пробка.
20. Ведущая шестерня (вал-шестерня).
21. Регулировочная прокладка ведущей шестерни.
22. Подшипник вала-шестерни (передняя сторона).
23. Разъемная проставка.
24. Подшипник вала-шестерни (задняя сторона).
25. Сальник вала-шестерни.
26. Соединительный фланец.
27. Контргайка.
А. Кромки сальника
Примечание.
: заменять деталь новой после каждою снятия.
: нанести трансмиссионное масло.
: нанести антикоррозионный состав.
: нанести многофункциональную смазку.
: нанести оригинальный герметик или эквивалентный.
: подобрать необходимую толщину.
