Снятие и установка
Снятие
Внимание. Проводите работы с напарником.
1. Снимите потолок. См. выше раздел «Оснащение салона».
2. Снимите верхнюю сторону боковой крышки и отверните крышку так, чтобы стали видны болты TORX.

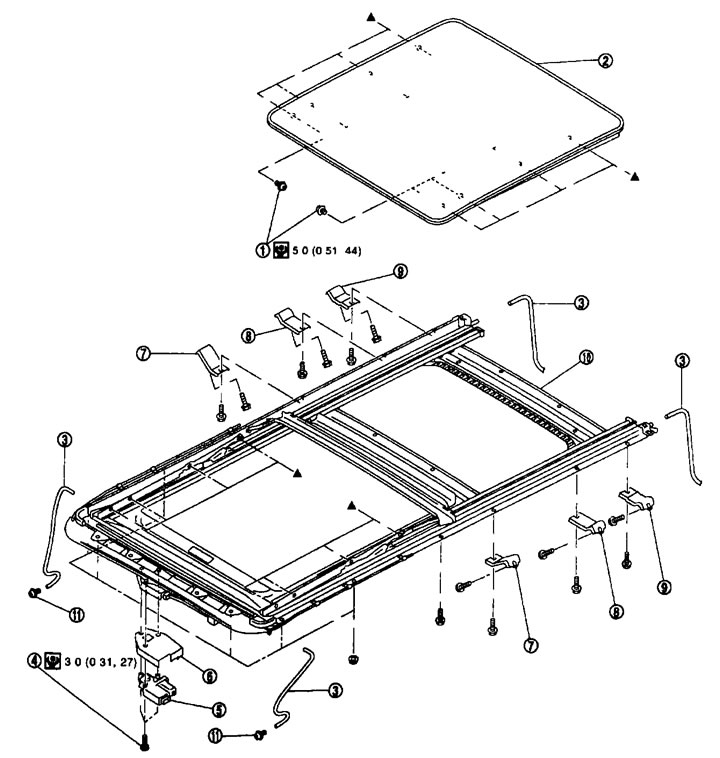

Стеклянная крышка 1. Болт TORX; 2. Стеклянная крышка; 3. Сливной шланг; 4. Болт TORX; 5. Двигатель люка в сборе; 6. Крышка двигателя люка; 7. Передний кронштейн люка (левый/правый); 8. Центральный кронштейн люка (левый/правый); 9. Задний кронштейн люка (левый/правый); 10. Люк в сборе; 11. Соединительная муфта сливного шланга.

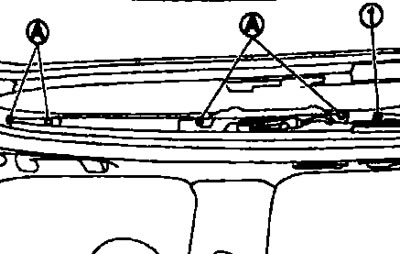

3. Открутите болты TORX (А), затем снимите стеклянную крышку и отсоедините штуцер заднего сливного шланга (1).
4. Снимите крышку люка с автомобиля.
Установка
После установки стеклянной крышки проверьте, не протекает ли вода и убедитесь, что нет отклонений от нормы.
После установки отрегулируйте посадку. См. ниже.
Установка выполняется в порядке, обратном снятию.
Регулировка
Регулировка перекрытия уплотнителя крышки и высоты крышки
1. Снимите верхнюю сторону боковой крышки и отверните крышку так, чтобы стали видны болты TORX.
2. Ослабив крепежные болты ТОRX (слева и справа) стеклянной крышки, опустите ее.

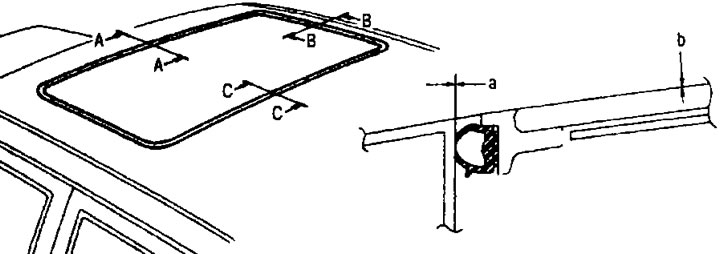

3. Отрегулируйте положение стеклянной крышки снаружи автомобиля по разрезам «А-А» «В-В», «С-С», как показано на рисунке.
| a | b | |
| А-А | 0,3-1,7 мм | от -1,5 до 1,5 мм |
| В-В | 0,3-1,7 мм | от -1,5 до 1,5 мм |
| С-С | 0,3-1,7 мм | от -1,5 до 1,5 мм |
4. Чтобы стеклянная крышка не сдвинулась после регулировки, сначала затяните болты TORX спереди слева, затем сзади справа.
5. Затяните оставшиеся болты TORX не допуская смещения стеклянной крышки.
6. Наклоните стеклянную крышку несколько раз и убедитесь, что она свободно перемещается вверх и вниз.
