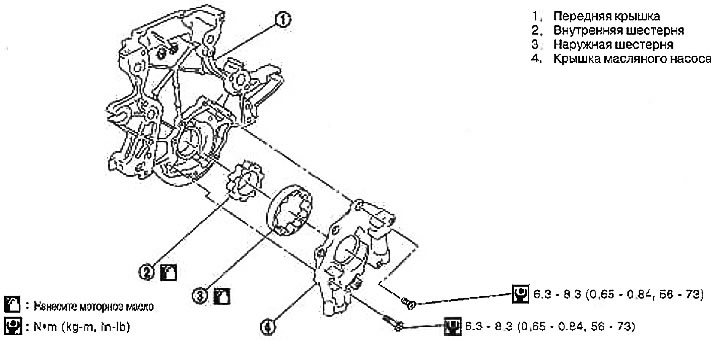

1. Передняя крышка; 2. Внутренняя шестерня; 3. Наружная шестерня; 4. Крышка масляного насоса
Внимание: Перед установкой нанесите свежее моторное масло на компоненты, отмеченные на рисунке.
Разборка
1. Снимите крышку масляного насоса.
2. Выньте наружную и внутреннюю шестерни из передней крышки.
Проверка после разборки
Зазоры между компонентами масляного насоса

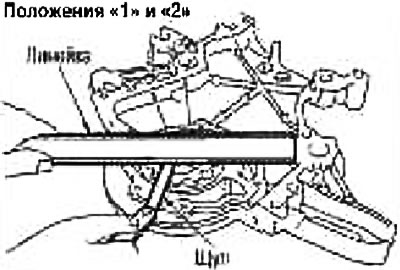

Измерьте зазор при помощи щупа и линейки.
Боковой зазор между внутренней шестерней и передней крышкой (положение «1»).
Стандарт: 0,025-0,075 мм
Боковой зазор между наружной шестерней и передней крышкой насоса (положение «2»).
Стандарт: 0,025-0,075 мм
Рассчитайте зазор между внутренней шестерней и углублением в передней крышке следующим образом:

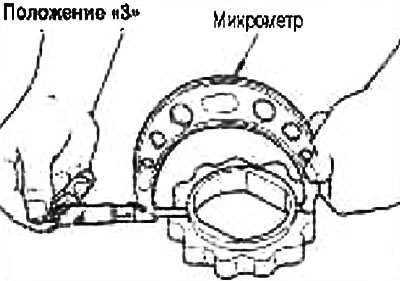

1. При помощи микрометра измерьте наружный диаметр выступающего участка внутренней шестерни (положение «3»).

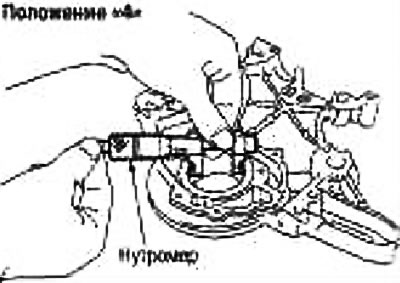

2. При помощи нутромера измерьте внутренний диаметр передней крышки (положение «4»).
(Зазор) = (внутренний диаметр передней крышки) - (наружный диаметр выступающего участка внутренней шестерни).
Стандарт: 0,045-0,095 мм
Сборка
Сборка выполняется в порядке, обратном разборке.
