2. Снимите колесо.
3. При необходимости сведите колодки регулятором (Гл. 1)

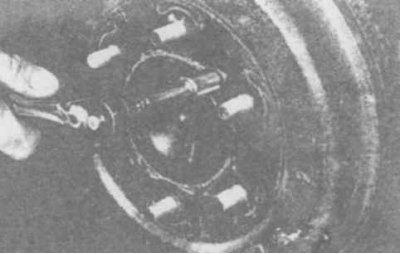

4. Снимите барабан, для чего вращая барабан, постучите по нему молотком с мягким бойком в направлении наружу. Если барабан не поддается снятию, то сместите его, равномерно заворачивая болты М8х1,25 в специальные резьбовые отверстия (фото).
5.4 Снятие барабана с помощью вспомогательных болтов
5. Осторожно очистите барабан от пыли и грязи.

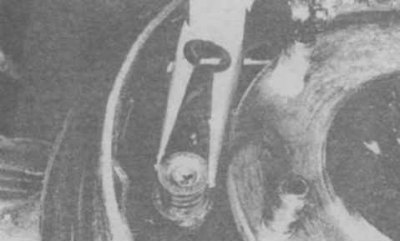

6. Снимите прижимные пружины колодок, для чего нажмите на колпачок и поверните на 90° (фото).
5.6 Снятие прижимных пружин колодок
7. Снимите верхние стяжные пружины колодок (фото).

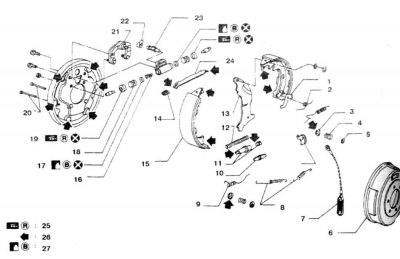

5.7а Детали заднего барабанного тормоза полнопоиволного автомобиля "Terrano I/Pathfinder"
1. Регулировочный рычаг; 2. Пружина; 3. Опорная шайба пружины; 4. Прижимная пружина; 5. Колпачок пружины; 6.Барабан; 7. Регулировочный трос с пружиной; 8, 14. Пружина

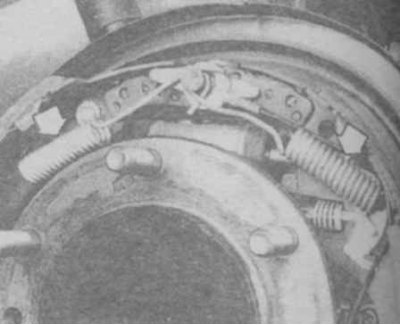

5.7б Верхняя пружина, направляющая и трос peгулятора

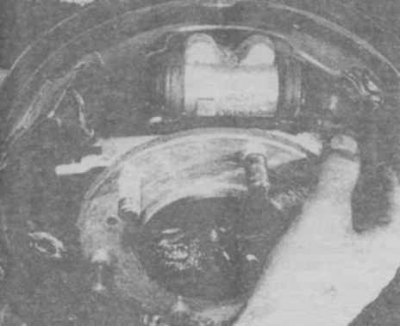

8. Разведите колодки и достаньте распорку (фото).
5.8 Снятие распорки колодок
9. Дополнительно разведите колодки и достаньте их из пазов в регуляторе и поршнях. Зафиксируйте поршни от выдвигания из цилиндров (чтобы при сборке не прокачивать гидропривод).
10. Отсоедините от рычага трос ручного тормоза.
11. На педаль тормоза не нажимайте, в противном случае поршни выйдут из цилиндра.
12. Проверьте состояние чехлов цилиндра и наличие течи жидкости. При необходимости отремонтируйте или замените цилиндры.
13. Смажьте резьбу регулятора колодок тормози жидкостью.
14. Перед сборкой слегка смажьте трущиеся места колодок тормозной смазкой, не допуская попадания на резиновые детали.
15. Установите пружины, введите в паз регулятора нижний торец задней колодки затем нижний торец передней колодки, раздвиньте колодки и введите в пазы поршней колесного цилиндра. Установите остальные детали (фото).

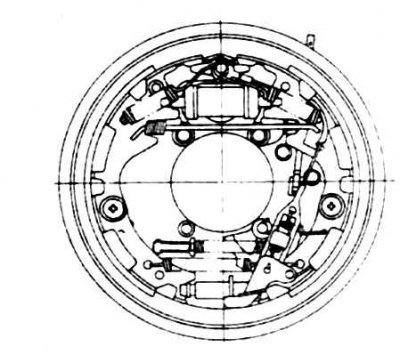

5.15 Задний тормоз полноприводного автомобиля Terrano I/Pathfinder в сборе.
16. Установите барабан и колесо.

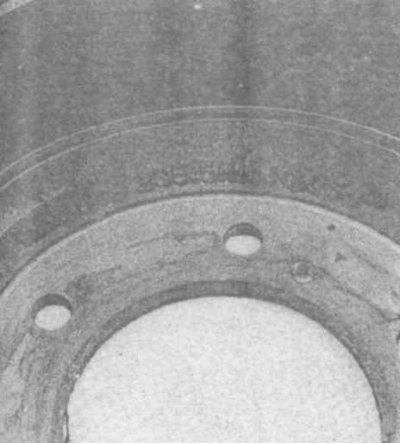

5.16 Маркировка с указанием предельного внутреннего диаметра барабана
17. Отрегулируйте зазор между колодками и барабанами несколько раз подняв и опустив рычаг ручного тормоза. При необходимости удалите воздух из тормозов. Опустите автомобиль.
