Снятие
1. Снимите диск заднего тормоза.

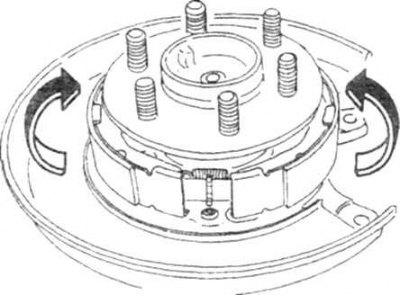

2. Снимите прижимные пружины колодок, для чего нажмите на колпачок и поверните на 90° (фото).

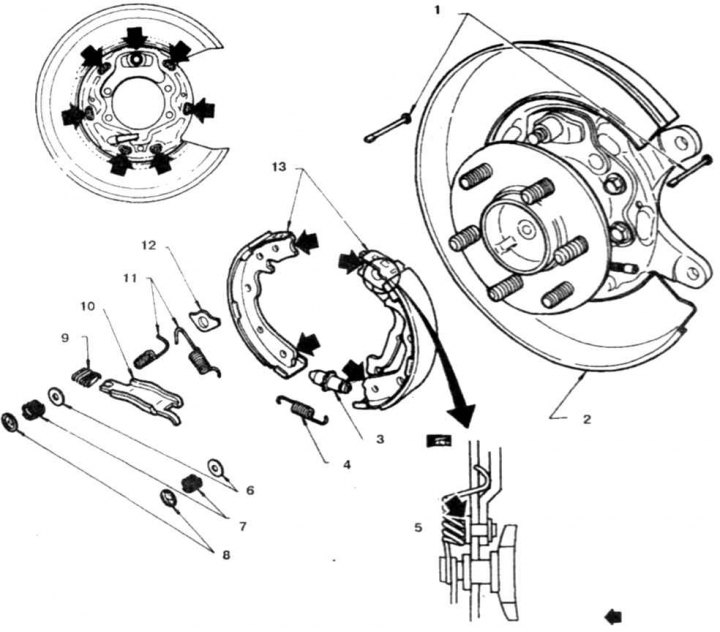

9.2 Детали ручного тормоза задних дисковых тормозов
1. Пальцы прижимных пружин; 2. Щит тормоза; 3. Регулятор; 4. Регулировочная пружина; 5. Контактные поверхности; 6. Опорная шайба; 7. Пружина; 8. Колпачок прижимной пружины; 9. Пружина; 10. Распорка
3. Сместите колодки от щита тормоза (фото), снимите две пружины, направляющую и распорку.
4. Разведите колодки в верхней части и снимите с фланца полуоси, отсоедините трос ручного тормоза от рычага
5. Снимите пружину и регулятор, промойте детали в растворителе и смажьте резьбовую часть консистентной смазкой.
6. Если колодки меняются, то установите ведомый рычаг ручного тормоза на новую колодку.
9.3 Освободите колодки, подайте на себя и снимите возвратные пружины
Установка
7. Зацепите пружину регулятора за колодку и установите регулятор. Убедитесь, что пазы на регуляторе зашли в торцы колодок.

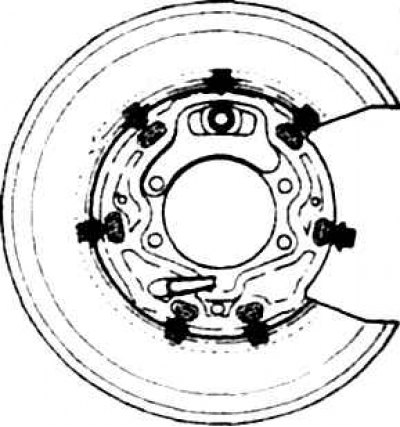

9.7 Места смазки на щите тормоза
8. Слегка смажьте те места колодок, которые соприкасаются со щитом тормоза (фото).
9. Присоедините трос к рычагу на колодке.
10. Разведите колодки и установите, прижав к щиту тормоза. Установите распорку.
11. Установите прижимные пружины колодок, закрепите колпачками, повернув их на 90°.
12. Установите пружины и направляющую.
13. Установите диск на фланец полуоси и зафиксируйте, навернув две гайки колеса. Установите цилиндр и суппорт.
Регулировка
14. Проверьте, что ручной тормоз полностью отпущен. Достаньте заглушку в щите и вставив отвертку, вращайте регулятор за зубцы до тех пор пока колодка не соприкоснется с барабаном диска (фото).

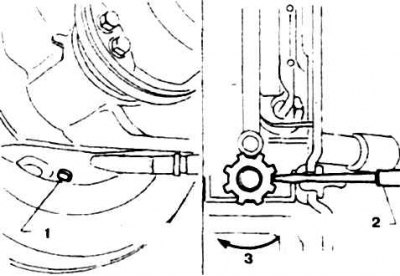

9.14 Удалите заглушку и отверткой вращайте регулятор за зубцы до тех пор пока колодка не соприкоснется с барабаном диска, затем отверните регулятор в обратную сторону на 7-8 щелчков
1. Заглушка регулятора; 2. Отвертка
15. Отверните регулятор в обратную сторону на 7-8 щелчков и убедитесь, что диск вращается свободно, не задевая за колодку.
16. Поставьте заглушку на место.
