Общие сведения о подвеске (Ниссан Террано 1 Terrano 1, бензин, 1986-1995)

Передняя подвеска рассматриваемых автомобилей независимая, в качестве упругих элементов используются торсионы. К деталям передней подвески относятся рычаги с осями, поворотные кулаки, штанги (растяжки), стабилизатор устойчивости и торсионы (фото). Рычаги соединяются с кулаком шаровыми опорами. Торсион соединен с рычагом подвески и с рамой через рычаги, которые крепятся к рычагу подвески и к раме соответственно. Регулировка торсиона обеспечивается болтами рычага со стороны рамы. Амортизаторы передней и задней подвесок гидравлические неразборные, соединяются с нижними рычагами (задним мостом) и с рамой. На части автомобилей устанавливаются регулируемые амортизаторы с электроприводом. Для балансирования подвески предусмотрены штанги (растяжки), воспринимающие силы, действующие на детали подвески в продольном направлении (по ходу и против хода автомобиля). Стабилизатор подвески ограничивает наклон кузова при прохождении поворотов. Задняя подвеска пружинная.

При выполнении ремонтных работ запрещается подвергать детали подвески сильному нагреву или прикладывать к ним большие усилия.

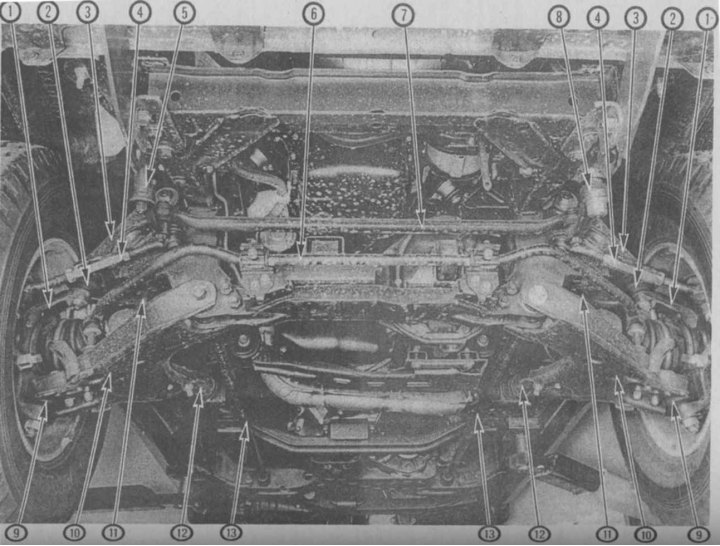

1.1 Детали передней подвески и рулевого управления
1. Поворотный кулак; 2. Верхняя опора; 3. Верхний рычаг; 4. Боковая рулевая тяга; 5. Маятниковый рычаг; 6. Стабилизатор поперечной устойчивости; 7. Поперечная тяга; 8. Сошка; 9. Нижняя опора; 10. Нижний рычаг

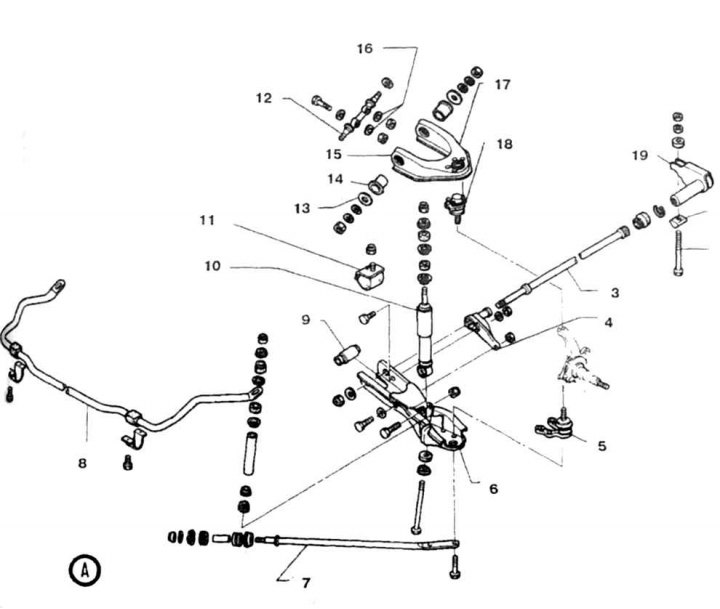

1.2а Детали передней подвески заднеприводных автомобилей
1. Пята; 2. Регулировочный болт торсиона; 3. Торсион; 4. Рычаг торсиона подвижный; 5. Нижняя шаровая опора; 6. Нижний рычаг; 7. Растяжка; 8. Стабилизатор; 9. Втулка; 10. Амортизатор; 11. Буфер; 12. Ось верхнего рычага

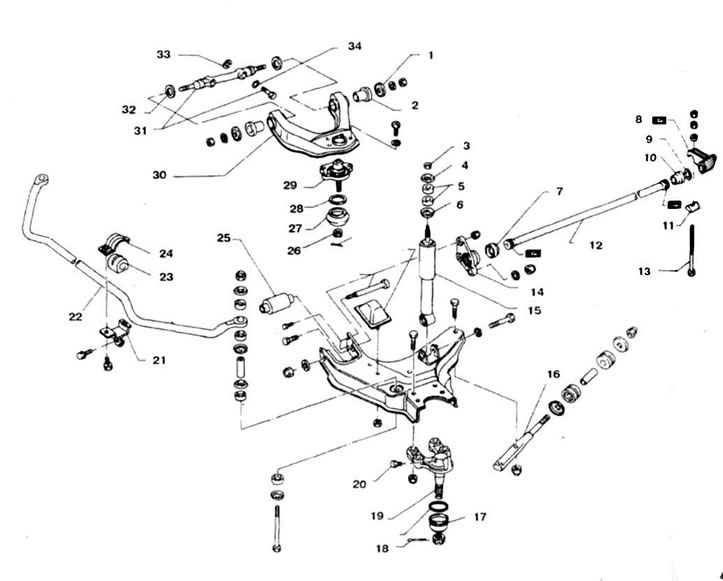

1.2б Детали передней подвески полноприводных автомобилей
1. Шайба оси; 2. Втулка; 3. Гайка; 4, 6. Шайба; 5. Втулки; 7, 10, 17, 27. Чехол; 8. Рычаг торсиона неподвижный; 9. Стопорное кольцо; 11. Пята; 12. Торсион; 13. Болт; 14. Рычаг торсиона подвижный; 15. Амортизатор

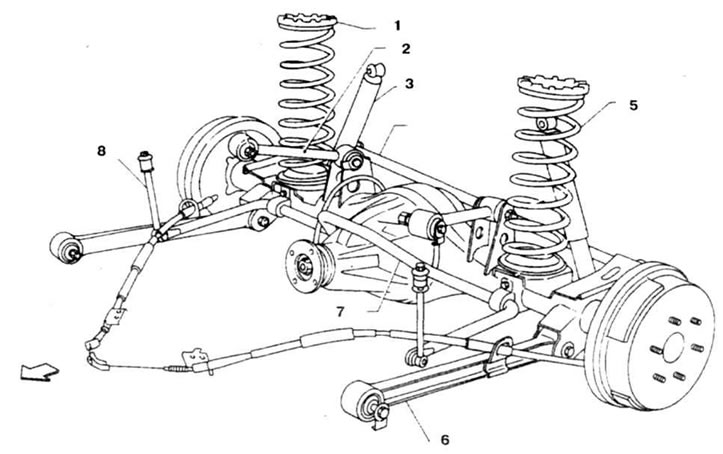

1.3 Детали задней подвески автомобиля "Pathfinder"
1. Опорная чашка пружины; 2. Штанга; 3. Амортизатор; 4. Поперечная штанга; 5. Пружина; 6. Продольная штанга; 7. Стабилизатор; 8. Тяга стабилизатора; 9. К передней части автомобиля
