Термостат и вывод системы охлаждения (бензиновые двигатели) — устройство

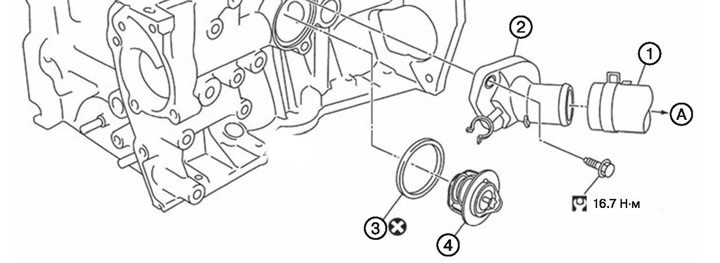

Термостат двигателя HR16DE:
1. Верхний шланг радиатора.
2. Впускной патрубок системы охлаждения.
3. Резиновое кольцо.
4. Термостат.
А. К радиатору.

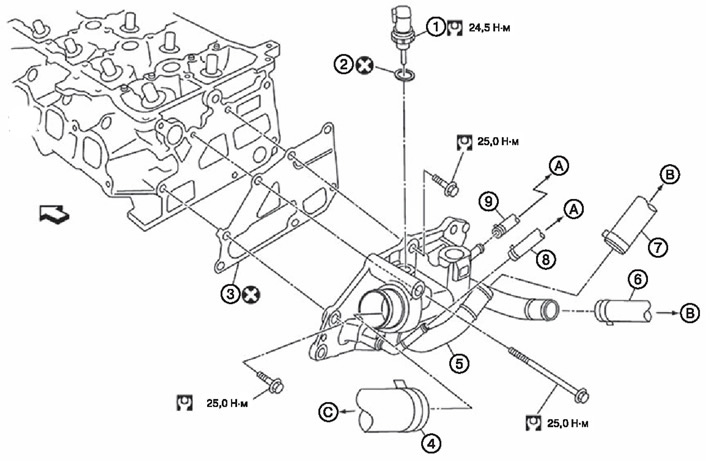

Вывод системы охлаждения двигателя HR16DE:
1. Датчик температуры охлаждающей жидкости.
2. Шайба.
3. Прокладка.
4. Верхний шланг радиатора.
5. Вывод системы охлаждения.
6. Шланг отопителя.
7. Шланг отопителя.
8. Водяной шланг (модели для Северной Европы).
9. Водяной шланг (модели для Северной Европы).
А. К приводу электронной дроссельной заслонки.
В. К сердечнику отопителя. С. К радиатору.

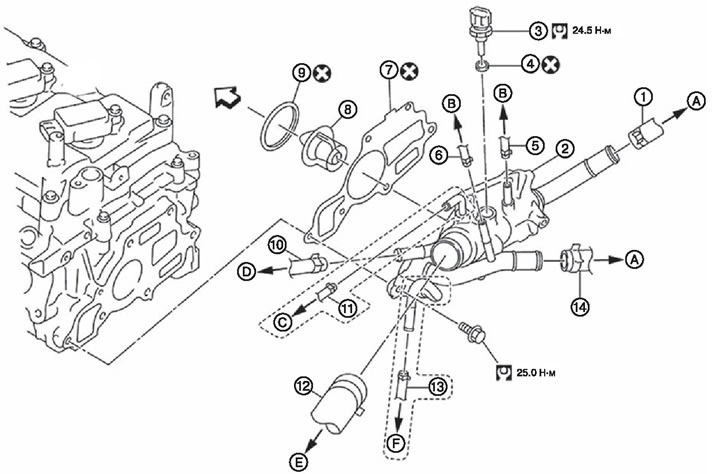

1. Шланг отопителя.
2. Вывод системы охлаждения.
3. Датчик температуры охлаждающей жидкости.
4. Шайба.
5. Водяной шланг.
6. Водяной шланг.
7. Прокладка.
8. Клапан управления подачей охлаждающей жидкости.
9. Резиновое кольцо.
10. Водяной шланг.
11. Шланг расширительного бачка (модели с механической коробкой передач).
12. Верхний шланг радиатора.
13. Водяной шланг (модели с вариатором).
14. Шланг отопителя.
А. Кoрориреаю.
В. К приводу электронной диосслаьной заслонки.
С. К расширительному бачку.
D. К масляному радиатору.
Е. К радиатору.
F. Крадиатору рабочей жидкости вариатора.

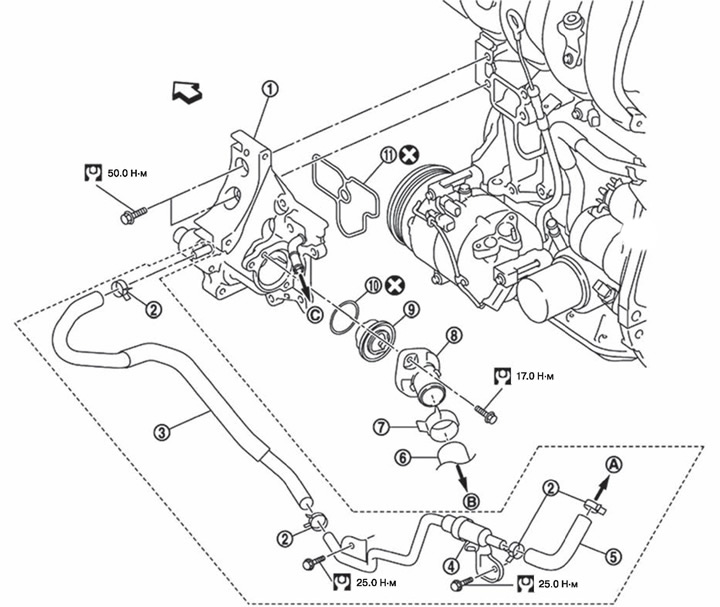

Теряют двигателя MR20DE:
1. Корпус термостата.
2. Хомут (модификации с вариатором).
3. Водяной шланг (модификации с вариатором).
4. Термостат отопителя (модификации с вариатором).
5. Водяной шланг (модификации с вариатором).
6. Нижний шланг радиатора.
7. Хомут.
8. Впускной патрубок системы охлаждения.
9. Термостат.
10. Резиновое кольцо.
11. Прокладка.
А. К радиатору рабочей жидкости вариатора.
В. К радиатору.
С. К масляному радиатору.
