Термостат и вывод системы охлаждения (дизельные двигатели) — устройство

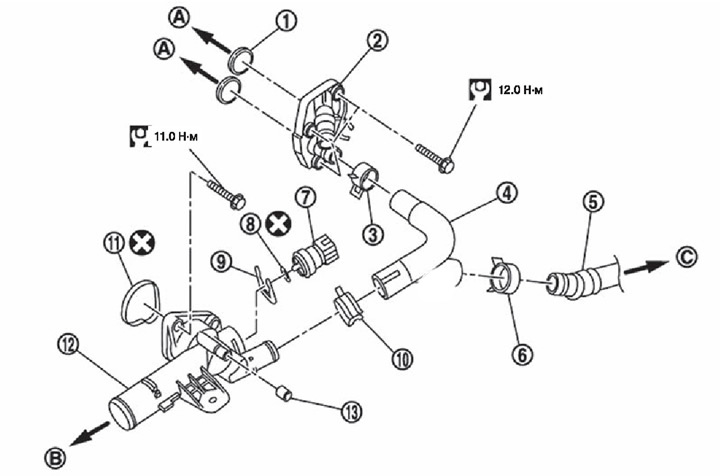

Двигатель К9К:
1. Уплотнительное кольцо круглого сечения.
2. Крышка охладителя EGR.
3. Хомут.
4. Водяной патрубок.
5. Шланг отопителя.
6. Хомут.
7. Датчик температуры охлаждающей жидкости.
8. Уплотнительное кольцо круглого сечения.
9. Стопорная пластина.
10. Хомут.
11. Прокладка.
12. Вывод системы охлаждения с термостатом в сборе.
13. Вентиль для выпуска воздуха.
А. К корпусу управляющего объемного клапана EGR.
В. К верхнему шлангу радиатора.
С. К сердечнику отопителя.

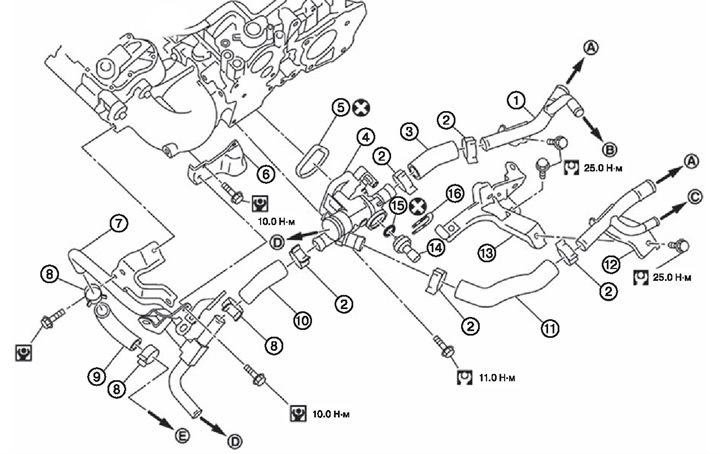

Двигатель M9R, модификации с механической коробкой передач:
1. Патрубок отопителя.
2. Хомт.
3. Шланг отопителя.
4. Выпускной патрубок с термостатом в сборе.
5. Резиновое кольцо.
6. Кронштейн.
7. Водяной патрубок.
8. Хомут
9. Водяной шланг.
10. Водяной шланг.
11. Шланг отопителя.
12. Патрубок отопителя.
13. Монтажный кронштейн.
14. Датчик температуры охлаждающей жидкости.
15. Уплотнительное кольцо.
16. Хомт.
А. К сердечнику отопителя.
В. К турбокомпрессору.
С. К водяному насосу турбокомпрессора.
D. К радиатору.
Е. К патрубку охладителя системы рециркуляции отработавших газов.

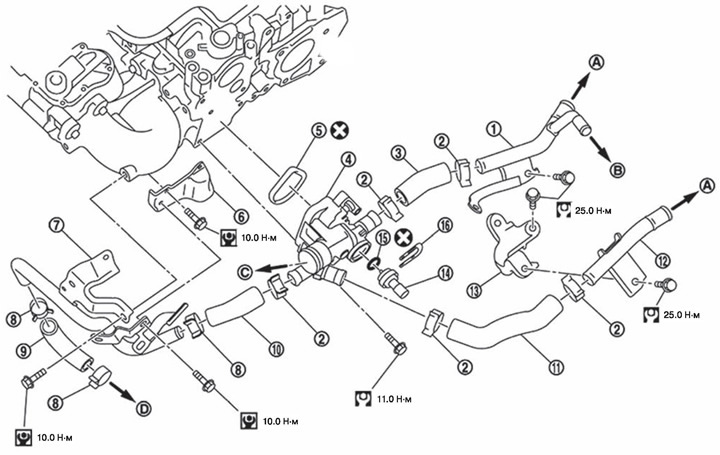

Двигатель M9R, модификации с автоматической коробкой передач:
1. Патрубок отопителя.
2. Хомут.
3. Шлaнг отопителя.
4. Выпускной патрубок с термостатом в сборе.
5. Резиновое кольцо.
6. Кронштейн.
7. Водяной патрубок.
8. Хомут
9. Водяной шланг.
10. Водяной шланг.
11. Шланг отопителя.
12. Патрубок отопителя.
13. Монтажный кронштейн.
14. Датчик температуры охлаждающей жидкости.
15. Уплотнительное кольцо.
16. Зажим.
А. К сердечнику отопителя.
В. К турбокомпрессору.
С. К радиатору.
D. К патрубку охладителя системы рециркуляции отработавших газов.
