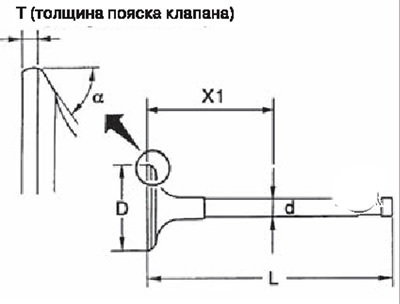

- Диаметр стержня клапана (d).
- Угол фаски клапана (а).
- Диаметр головки клапана (D).
- Длина клапана (L).
- Толщина пояска головки клапана (Т).

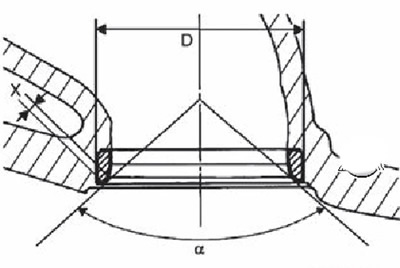

2. Измерить следующие параметры седла клапана:
- Угол фаски седла (а).
- Ширина контактной поверхности (X).
- Наружный диаметр седла клапана (D).

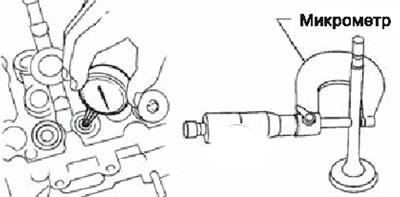

3. Зазор между стержнем клапана и направляющей втулкой клапана:
- Микрометром измерить диаметр стержня клапана.
- Измерить внутренний диаметр направляющей втулки клапана.
Вычислить зазор между направляющей втулкой и стержнем клапана, как разность внутреннего и наружного диаметров.
(Зазор между направляющей втулкой и стержнем клапана) = (Внутренний диаметр направляющей втулки клапана) - (Диаметр стержня клапана)
Зазор между направляющей втулкой и стержнем клапана:
- Впускной клапан: 0.02-0.05мм
- Выпускной клапан: 0.03)-0.063мм
Если величина зазора превышает предельно допустимую, заменить клапан и/или направляющую втулку клапана.

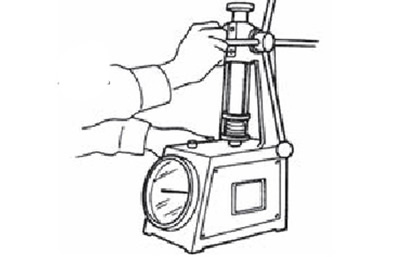

4. Измерить следующие параметры клапанных пружин:
- Высота в свободном состоянии.
- Высота в полностью сжатом состоянии.
- Диаметр витка.
- Внутренний диаметр.
- Наружный диаметр.
- Неперпендикулярность к основанию.
