Проверка
1. Установить толкатели.
2. Установить распределительный вал
3. Установить крышки распределительного вала.
Примечание. Момент затяжки: 11 Нм.

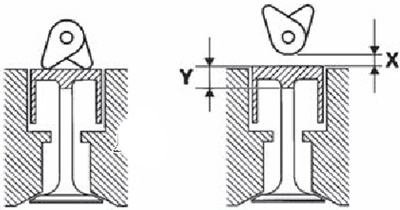

4. Поместить клапаны соответствующего цилиндра в положение «конца выпуска — начало впуска» и проверить зазор (X).
Примечание. Размер (У) зависит от толщины толкателя (имеется 25 размерных групп.)
5. Сравнить полученные результаты измерений с установленными значениями, после чего заменить толкатели, зазор в которых не соответствует норме.
Примечание.
Зазор на холодном двигателе:
- Впуск: 0.125-0.25 мм.
- Выпуск: 0.325-0.45 мм.
6. Снять крышки распределительного вала.
7. Снять распределительный вал.
8. Извлечь толкатели, зазор в которых не соответствует норме.
Определение размера Y
Примечание. Распределительный вал должен быть снят, чтобы заменить толкатели после определения необходимого размера (У).

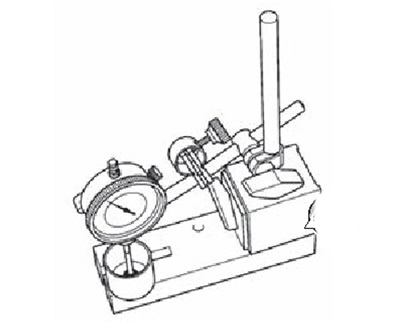

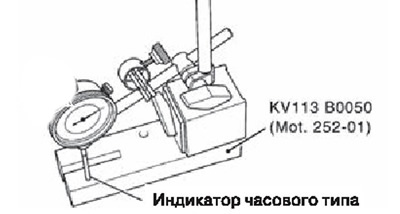

1. Установить следующую сборку, используя стенд (KV113B0050 (Mot. 25201)) и индикатор часового типа, после чего откалибровать индикатор.
2. Поднять щуп индикатора (не меняя положения держателя), затем вставить его в толкатель, который необходимо измерить. Записать значение (У) и повторить измерения для остальных толкателей, зазор в которых не соответствует норме. Выбрать толкатели для замены из 25 существующих размерных групп.
