Внимание.
- Заменять приводной ремень новым после каждого снятия.
- Автоматический натяжитель приводного ремня и паразитный шкив должны заменяться новыми при каждой замене приводного ремня.
- Не допускать работы двигателя без приводного ремня во избежание повреждений шкива коленчатого вала.
Снятие
1. Снять приводной ремень.
Примечание. Не извлекать фиксирующий штифт после того, как приводной ремень будет снят.
2. Снять автоматический натяжитель приводного ремня.
3. Снять крышку и паразитный шкив.
4. Снять многофункциональный опорный кронштейн:
- Отсоединить отрицательную клемму аккумуляторной батареи.
- Снять генератор.
- Снять компрессор кондиционера с двигателя, не отсоединяя магистрали. Временно зафиксировать компрессор на кузове автомобиля при помощи веревки для того, чтобы разгрузить шланги и патрубки.
- Снять многофункциональный опорный кронштейн.

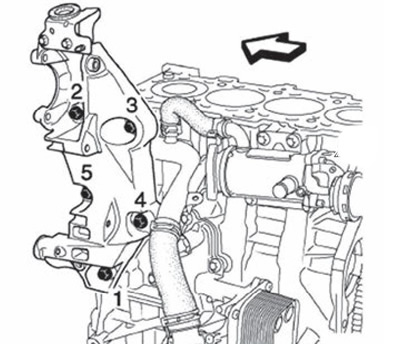

Примечание. Отвернуть болты крепления в последовательности, обратной указанной на рисунке. Затяжка болтов производится в указанной на рисунке последовательности.
Стрелка указывает в сторону передней части двигателя.
Установка
Установка производится в порядке, обратном снятию.
