2. Открутите винты и снимите бегунок-распределителя.

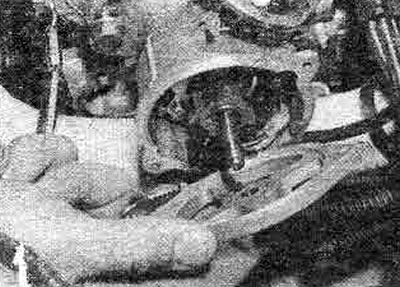

3. Снимите опорную пластину (фото).
4.3. Снятие металлической опорной пластины

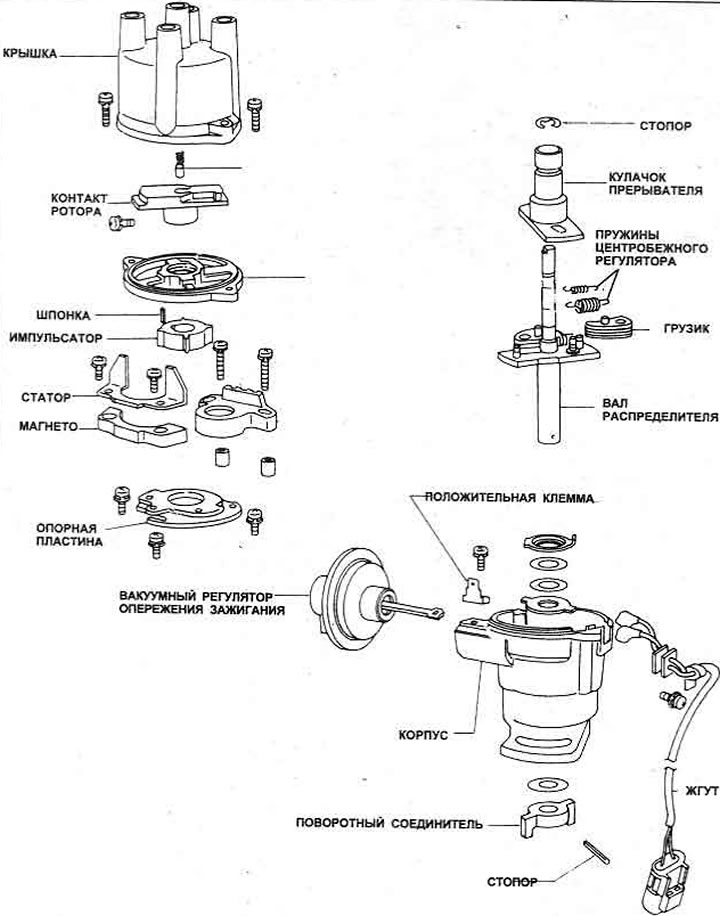

Рис. 4.3. Распределитель зажигания Hitachi D4R83, D4R85 и D4R87 - модели с карбюратором
4. Отметьте положение импульсатора, извлеките цилиндрический штифт и снимите импульсатор с вала.
5. Открутите два винта и снимите статор и магнит.

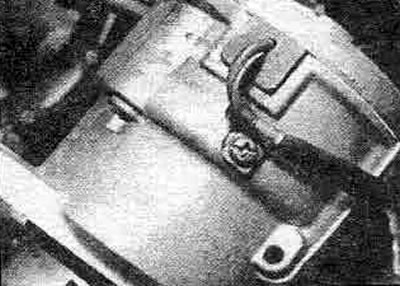

6. Открутите винт поддержки жгута проводов на корпусе распределителя (фото). Отсоедините жгут.
4.6. Жгут проводов распределителя и винт держателя
7. Открутите два винта и снимите интегральный блок зажигания. Извлеките прокладки.
8. Где установлен, открутите винт, крепящий тягу вакуумного регулятора к опорной пластине.
9. Открутите три винта и поднимите сборку опорной пластины при разъединении рычага управления вакуумного регулятора.
10. Пометьте положение муфты на вату.
11. Вытесните цилиндрический штифт и снимите муфту и упорную шайбу.
12. Извлеките вал из корпуса, отмечая положение упорных шайб.
13. Открутите винт и снимите вакуумный регулятор, отмечая расположение зажима заземления.
14. Отметьте положение оси бегунка относительно вторичного вала, затем извлеките верхнюю Е-скобу, снимите ось, грузики и пружины регулятора.
15. Почистите и проверьте все компоненты, замените изношенные или поврежденные.
16. Осторожно протрите крышку прерывателя-распределителя, проверьте нет ли трещин или прожженных черных линий от высоковольтного контакта свечей зажигания. Замените крышку, если обнаружено какое-либо повреждение.

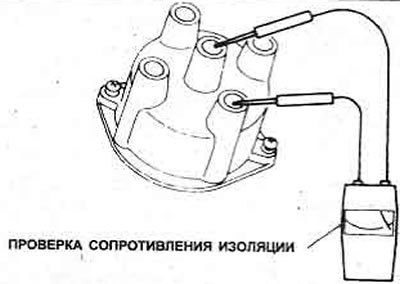

17. Проверьте, чтобы сопротивление между любыми двумя зажимами было минимум 50 МОм (Рис. 4.4). Проверьте длину щеток, замените их если необходимо.
Рис. 4.4. Проверка изоляции крышки прерывателя-распределителя
18. Сборка проводится в обратном порядке.
19. Смажьте места поворота грузика регулятора, пружины регулятора, оси ротора. сборку опорной пластины, тягу вакуумного регулятора и рабочую поверхность подшипника опорной пластины.

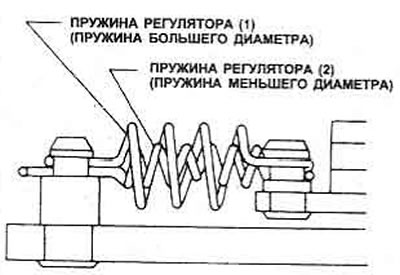

20. При установке грузиков регулятора, установите сначала малые пружины затем большие (Рис. 4.5).
Рис. 4.5. Установка пружин грузика регулятора

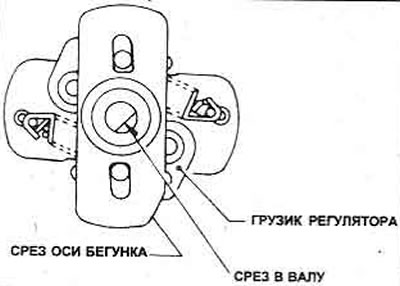

21. Посадите ось ротора на ведомый вал, как показано на Рис. 4.6.
Рис. 4.6. Правильное расположение оси бегунка на ведомом вале распределителя
22. Посадите опорную пластину, выровняв по меткам (Рис. 4.7).
Рис. 4.7. Совмещение меток опорной пластины распределителя

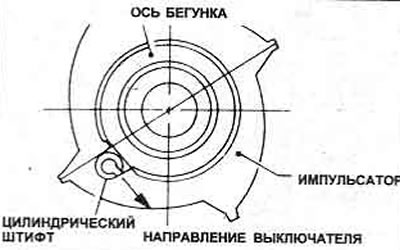

23. При установке импульсатора на ось ротора, поместите цилиндрический штифт, как показано на Рис. 4.8.
Рис. 4.8. Правильное расположение цилиндрического штифта в импульсаторе
24. Установите распределитель на автомобиль.
25. Если необходимо, проверните двигатель, пока два противоположных выступа на импульсаторе не выровняются с двумя лопастями статора.

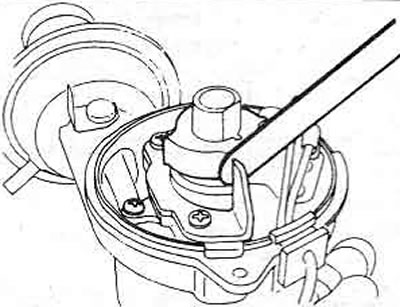

26. Щупом проверьте, что воздушный зазор между выступами и лопастями в пределах указанного допуска (Рис. 4.9).
Рис. 4.9. Проверка воздушного зазора импульсатора/статора
27. Если необходима регулировка, ослабьте два винта статора, переместите статор, снова затяните винты.
28. Установите опорную пластину, бегунок распределителя и крышку прерывателя-распределителя, проверьте установку угла опережения зажигания.
