Углы установки передних колес
| Развал градусы минуты (десятичные градусы) | Минимум | 1°15' (-1.25°) | |
| Номинал | -0°30' (-0,50°) | ||
| Максимум | 0°15' (0,25°) | ||
| Разница слева и справа | 0,33° (0,55°) или менее | ||
| Угол продольного наклона оси поворота градусы минуты (десятичные градусы) | Минимум | 4°55' (4,92°) | |
| Номинал | 5°40 (5,67°) | ||
| Максимум | 6°25' (6,42°) | ||
| Разница слева и справа | 0°36' (0,60°) или менее | ||
| Угол поперечного наклона оси поворота, градусы-минуты (десятичные градусы) | Двигатели MR20DE и QR25DE (с МКП) | Минимум | 9°40' (6,67°) |
| Номинал | 10°25' (10,42°) | ||
| Максимум | 11°10' (11,17°) | ||
| Двигатель OR25DE (с CVT) | Минимум | 9°45' (6,75°) | |
| Номинал | 10°30' (10,50°) | ||
| Максимум | 11°15' (11,25°) | ||
| Общее схождение | Расстояние | Минимум | 1 мм |
| Номинал | 2 мм | ||
| Максимум | 3 мм | ||
| Угол (слева или справа), градусы-минуты (десятичные градусы) | Минимум | 0°02'30" (0,04°) | |
| Номинал | 0°05' (0,08°) | ||
| Максимум | 0°07'30" (0,13°) | ||
Приведенные значения измерены в ненагруженном состоянии*
* Полная заправка топливом, охлаждающей жидкостью и моторным маслом. Запасное колесо, домкрат, инструменты и коврики в штатных местах.
Шаровой шарнир
| Момент раскачивания | Поперечный рычаг | 0,5-3,4 Н·м (0,06-0,34 кг·м) |
| Показание динамометра | Поперечный рычаг | 13,5-91,9 Н (1,4-9,4 кг) |
| Осевой люфт | 0 мм | |

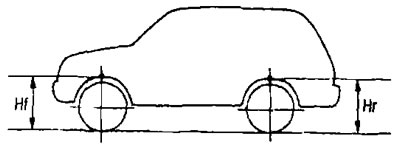

Высота колесных шин
| Применяется на модели | Размер шин | Спереди (Hf) | Сзади (Hr) |
| MR20DE(2WD) | 215/65R16 | 767 mm | 766 mm |
| 215/60R17 | 766 mm | 766 mm | |
| MR20DE (4WD) | 215/60R17 | 767 mm | 765 mm |
| 215/65R16 | 766 mm | 765 mm | |
| QR25DE(MKП) | 215/60R17 | 765 mm | 765 mm |
| QR25DE (CVT) | 215/60R17 | 763 mm | 765 mm |
Приведенные значения измерены в ненагруженном состоянии*.
* Полная заправка топливом охлаждающей жидкостью и моторным маслом. Запасное колесо, домкрат, инструменты и коврики в штатных местах.
