Задний стеклоочиститель — снятие и установка (Nissan Murano Z50)

Снятие

• Снимите рычаг стеклоочистителя.
• Снимите колпачок шарнира.
• Снимите отделочную панель задней подъемной двери.
• Отсоедините штекер электродвигателя заднего стеклоочистителя.

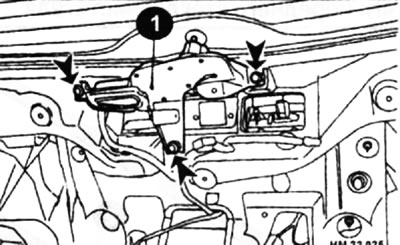

• Открутите болты крепления (стрелки) электродвигателя заднего стеклоочистителя и снимите электродвигатель (1).

• Установите колпачок шарнира.
• Установите электродвигатель заднего стеклоочистителя на автомобиль. Затяните болты крепления моментом 3,8-5,1 Н·м.
• Подсоедините электрический штекер электродвигателя заднего стеклоочистителя. Для работы электродвигателя включите задний стеклоочиститель, а затем выключите его (для автоматической остановки).
• Установите отделочную панель задней подъемной двери.
• Установите рычаг стеклоочистителя.

Внимание: Не роняйте электродвигатель стеклоочистителя и не допускайте его контакта с другими деталями.

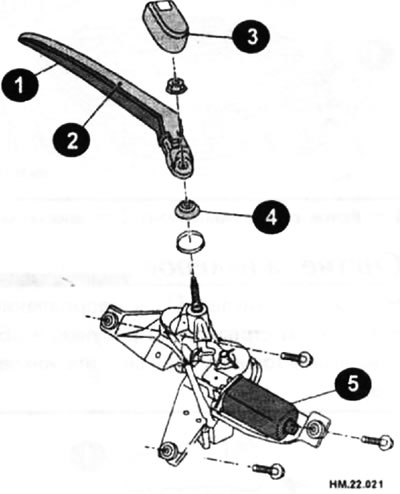

Элементы заднего стеклоочистителя

1 — щетка стеклоочистителя; 2 — рычаг стеклоочистителя; 3 — крышка рычага стеклоочистителя; 4 — колпачок шарнира; 5 — электродвигатель заднего стеклоочистителя.

Щетка заднего стеклоочистителя - снятие и установка

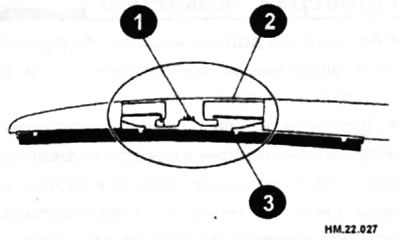

1 — штифт; 2 — рычаг стеклоочистителя; 3 — щетка стеклоочистителя.

Внимание: Если усилие, необходимое для отсоединения в показанном направлении (см. рисунок), меньше 68,6 Н (7,0 кг), щетку и рычаг заднего стеклоочистителя необходимо заменить. При замене щетки заднего стеклоочистителя обдуйте ее сжатым воздухом и удалите пыль и грязь.

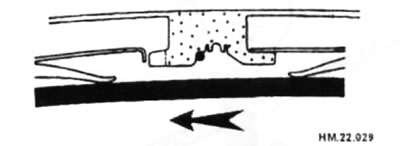

• Переместите щетку в направлении, показанном стрелкой.

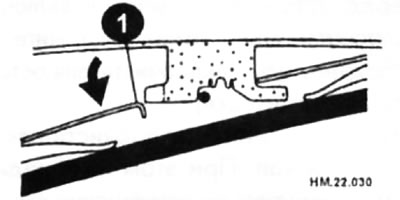

• Поверните щетку и отожмите рычаг крепления (1) от рычага стеклоочистителя.

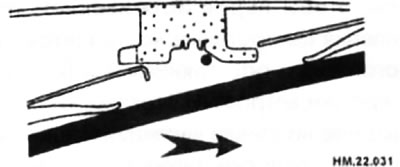

• Переместите щетку в направлении, показанном стрелкой.

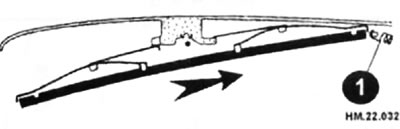

• Для получения доступа к пружине (1) передвиньте щетку в направлении, показанном стрелкой.

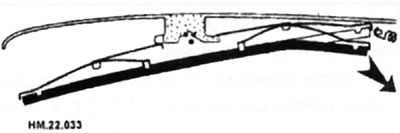

• Потяните конец щетки в направлении, показанном стрелкой.

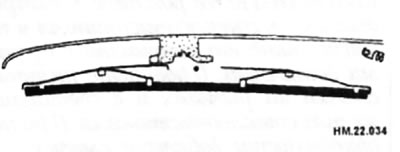

• Снимите щетку.

Установка

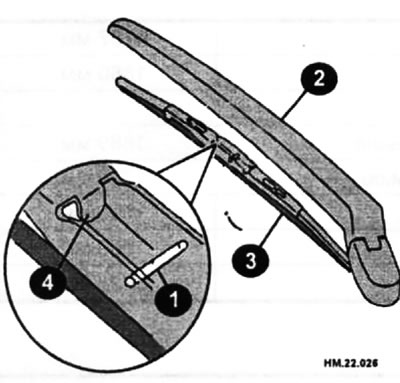

Установочные элементы щетки заднего стеклоочистителя

1 — штифт; 2 — рычаг стеклоочистителя; 3 — щетка стеклоочистителя; 4 — рычаг крепления.
