Шум
Проверить карданный вал на предмет отсутствия выбоин и трещин. Если они обнаружены, заменить карданный вал в сборе. Изд-во «Monolith»
Если подшипник промежуточной опоры шумит или имеет следы повреждения, заменить его.
Вибрация
Если отмечается вибрация на высокой частоте вращения, сначала необходимо проверить величину биения вала.

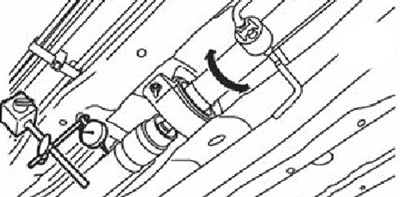

1. Измерить максимальную величину биения и определить сечение с максимальным биением, вращая руками фланец главной передачи.
Примечание. Предельно допустимое биение карданного вала: 0.6 мм.
2. Если биение превышает предельно допусти мое, отсоединить карданный вал фланца редуктора ведущего моста или фланца раздаточной коробки, а затем повернуть фланец на 90, после чего вновь установить вал.
3. Снова измерить величину биения. Если биение, по-прежнему, превышает предельно допустимое, заменить карданный вал в сборе.
4. Проверить вибрацию карданного вала во время пробной поездки.
Точки измерения биения
На рисунке ниже символом «А» обозначены точки измерения биения карданного вала.

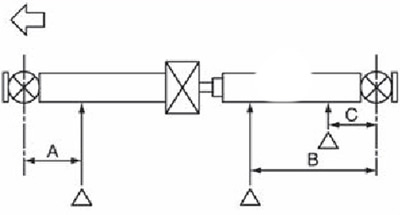

Версии с двигателем MR20DE:
А = 200мм.
В = 639 мм.
С = 159 мм.

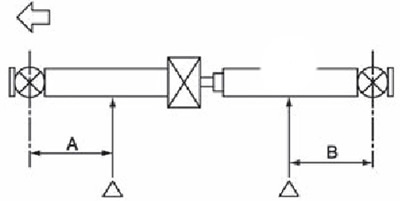

Версии с двигателем M9R:
А = 495мм.
В = 416мм.
Примечание. Стрелка на рисунках указывает в сторону передней части автомобиля.
