Жиклер заднего стеклоомывателя - снятие и установка
- Снимите дополнительный (верхний) сигнал торможения.
- Открутите винт крепления жиклера заднего стеклоомывателя и снимите жиклер.

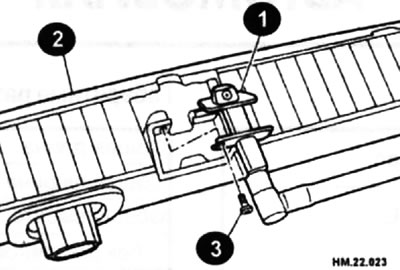

1 — жиклер заднего стеклоомывателя; 2 — дополнительный сигнал торможения; 3 — винт крепления.
Установка производится в порядке, обратном снятию, с учетом следующего:
♦ Затяните винт крепления жиклера заднего стеклоомывателя моментом 0,3-0,5 Н·м.
♦ После затягивания винта крепления жиклера заднего стеклоомывателя убедитесь, что жиклер заднего стеклоомывателя не смещается, когда его тянут вниз с усилием 49 Н (5 кг). Если жиклер заднего стеклоомывателя смещается, замените его вместе с дополнительным сигналом торможения.
Контрольный клапан - установка
Контрольный клапан находится в трубке стеклоомывателя. Следите за тем, чтобы не перепутать направление установки контрольного клапана в трубку (стрелки).

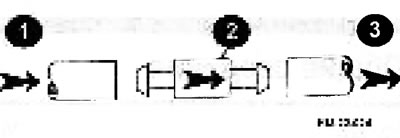

1 — от бачка стеклоомывателя; 2 — контрольный клапан; 3 — к жиклеру.

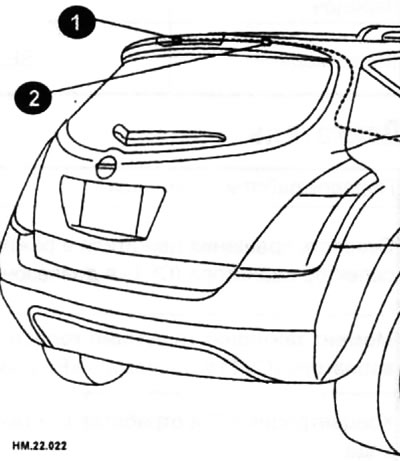

Расположение элементов заднего стеклоомывателя
1 — жиклер заднего стеклоомывателя; 2 — контрольный клапан.
