Снятие
1. Отсоедините отрицательный провод от батареи.
2. Работая под автомобилем, отдайте болты крепления приемной трубы системы выпуска отработавших газов к выпускному коллектору. Отсоедините трубу от коллектора.
3. Снимите воздуховод, проходящий между воздухоочистителем и циклонным пылеотделителем предварительной очистки.
4. Отдайте крепежные болты и снимите с выпускного коллектора термозащитный экран. Запомните точку подсоединения шины заземления.
5. Двигаясь по спирали снаружи внутрь, постепенно ослабьте крепеж выпускного коллектора.

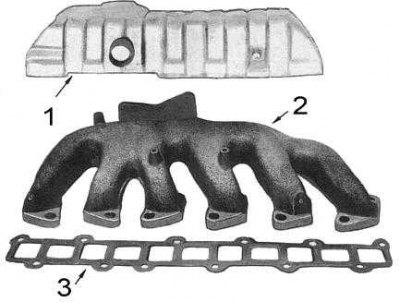

6. Снимите крепежные болты, гайки и их шайбы и извлеките сборку выпускного коллектора из двигательного отсека (см. сопроводительную иллюстрацию).
1 — термозащитный экран
2 — выпускной коллектор
3 — прокладка
7. Проверьте сопрягаемые поверхности выпускного коллектора на наличие трещин, деформаций и прочих повреждений. Выполните необходимый ремонт, либо замените коллектор.
Установка
1. Установка производится в обратном порядке.
2. Не забудьте предварительно тщательно зачистить сопрягаемые поверхности и заменить все прокладки.
3. Не забудьте установить под крепеж шайбы. Затяните крепеж с требуемым усилием, двигаясь по спирали изнутри наружу.
4. При установке термозащитного экрана не забудьте подсоединить шину заземления.
Примечание. Во избежание прикипания и с целью обеспечения дальнейшей ремонтопригодности оборудования смазывайте резьбы крепежа перед установкой подходящим антиприхватывающим герметиком.
5. Запустите двигатель и проверьте коллектор на утечку отработавших газов
