Снятие
Примечание. Для выполнения описываемых ниже процедур понадобится инструмент для разрезания подушек герметика.
1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте передок автомобиля и установите его на подпорки.
3. Выверните сливную пробку поддона и слейте двигательное масло в подходящую емкость. Вверните пробку на место, прочно затянув ее.
4. Отдайте болты крепления двигателя к усилительным кронштейнам трансмиссии, снимите кронштейны с двигателя. Отдайте болты и гайки крепления нижней задней пластины (щитка) двигателя к кожуху маховика.
5. Постепенно, в несколько приемов, отдайте болты крепления поддона картера двигателя. Двигайтесь по спирали от краев поддона к середине.
6. Если поддон установлен без прокладки, при помощи специального инструмента прорежьте подушку уплотнительного герметика через которую поддон крепится к картеру двигателя. Во избежание повреждений ни в коем случае не используйте данный инструмент для освобождения держателя заднего сальника
7. Установленный на прокладке поддон следует для освобождения обстучать молотком с мягким бойком.

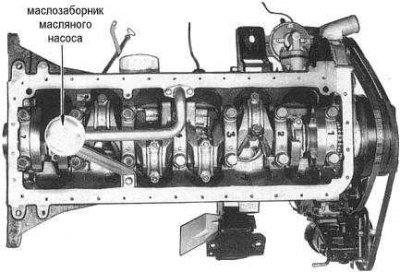

8. В случае необходимости отдайте крепежные болты и снимите с двигателя маслозаборник (см. сопроводительную иллюстрацию - цифрами помечены крышки коренных подшипников). Выбросите уплотнительное кольцо круглого сечения.
Установка
Установка производится в обратном порядке.
1. Зачистите сопрягаемые поверхности поддона и картера двигателя, тщательно удалив с них все следы материала старой прокладки/герметика.
2. Внимательно осмотрите поддон, проверяя его на наличие механических повреждений. Выполните необходимый ремонт, либо замените дефектный поддон.
3. Промойте внутренние поверхности поддона и сборку маслозаборника подходящим растворителем, полностью устранив следы угольных отложений и шлама.
4. Установите маслозаборник масляного насоса с новым уплотнительным кольцом и затяните болты его крепления с усилием 16÷19 Нм.
Примечание. Для уплотнения поддона на картере может использоваться как прокладка, так и подушка герметика. В случае отсутствия уверенности в абсолютности плоскостности посадочного фланца составители данного Руководства рекомендуют отдать предпочтение прокладке во избежание возникновения в будущем проблем, связанных с утечками масла.
5. При использовании герметика уложите в канавку фланца и вокруг болтовых отверстий в нем подушку качественного герметика с диаметром сечения 3.5÷4.5 мм. В течение не более пяти минут после накладывания герметика прижмите поддон к блоку, стараясь не нарушить непрерывность подушки. Затем вверните крепежные болты и затяните их с требуемым усилием в диагональном порядке, двигаясь от центра наружу.
6. Установите усилительные кронштейны, затянув болты их крепления с требуемым усилием.
7. Залейте в двигатель свежее масло, затем запустите двигатель и проверьте его на утечки.
Примечание. Если для уплотнения посадки поддона использовался герметик, начинайте заливать в двигатель масло не раньше чем через тридцать минут после установки поддона.
