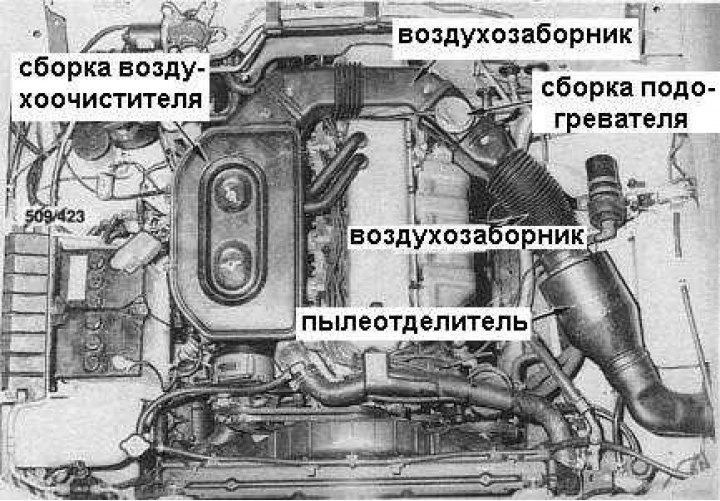

Схема размещения компонентов воздухозаборного тракта
Снятие
1. Отверните одну или более гаек-барашков крепления верхней крышки сборки воздухоочистителя (компоненты воздухоочистителя двигателя 4.2 л представлены на сопроводительной иллюстрации).

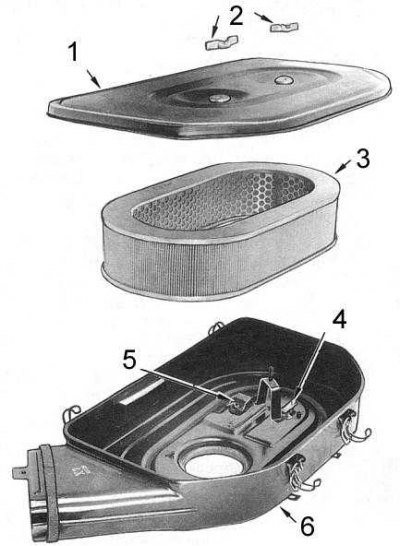

1 - верхняя крышка; 2 - гайки-барашки; 3 - фильтрующий элемент; 4 - устройство обеднения смеси на холостом ходу при прогретом двигателе; 5 - термостатический клапан; 6 - корпус
2. Отпустите зажимы крепления крышки.
3. Снимите верхнюю крышку и извлеките из корпуса воздухоочистителя фильтрующий элемент.
4. Отдайте болт крепления воздухозаборника воздухоочистителя к сборке подогревателя.
5. Отсоедините от крышки головки цилиндров вентиляционный шланг воздухоочистителя.
6. Отдайте болты крепления кронштейна воздухоочистителя.
7. Приподнимите воздухоочиститель, затем отсоедините от него вакуумные шланги, предварительно пометив их идентификационными метками.
8. Снимите сборку воздухоочистителя с автомобиля.
9. Ослабьте хомут крепления воздуховода пылеотделителя.
10. Отдайте крепежные болты и снимите с автомобиля сборку подогревателя.
11. Отдайте болты крепления пылеотделителя к брызговику. Снимите пылеотделитель с автомобиля.
Установка
Установка производится в обратном порядке.
1. В случае необходимости произведите обслуживание воздухоочистителя в соответствии с инструкциями.
2. Проследите, чтобы вакуумные шланги были подсоединены в соответствии с нанесенными в процессе демонтажа идентификационными метками.
