Подготовительные работы
(меткой * обозначены работы по отсоединению компонентов с верхней стороны)
Слейте моторное масло.
Снимите защиту двигателя со стороны днища.
Снимите правый брызговик.
Снимите переднюю выхлопную трубу.
Снимите угловое крепление кронштейна компрессора кондиционера (см. пункт 5).
Снимите центральную несущую балку (см. пункт 2).

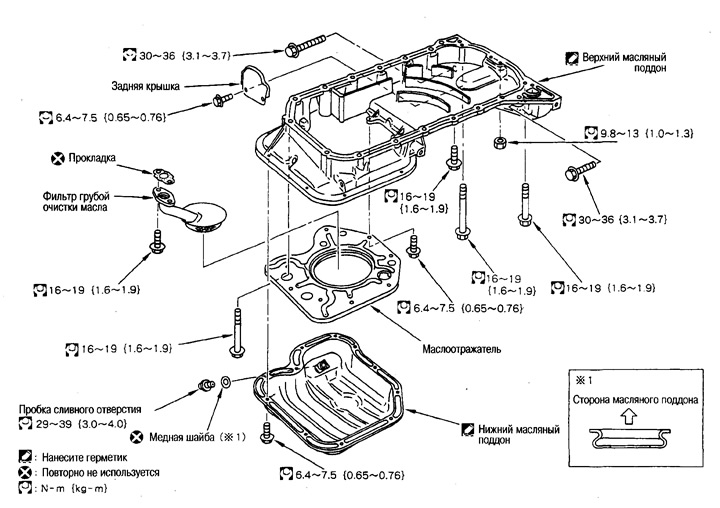

Снятие и установка нижнего масляного поддона
Снятие

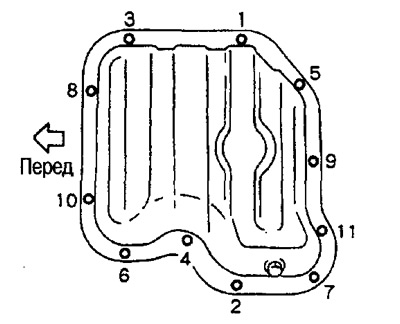

Ослабьте крепежные болты в порядке, обратном указанному на рисунке.
С помощью резца (специнструмент) отделите, а затем снимите масляный поддон.
Установка

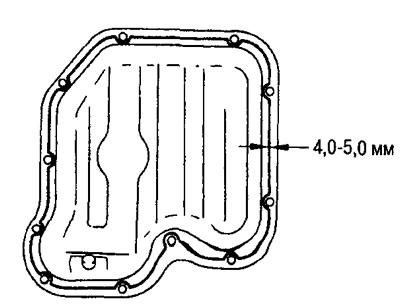

Нанесите герметик (КР51000150) непрерывной полоской шириной 4,0-5,0 мм на поверхность, показанную на рисунке.

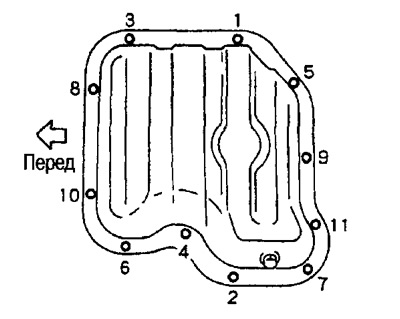

Затяните установочные болты с требуемым усилием в порядке, показанном на рисунке.
Снятие и установка центральной несущей балки
Снятие

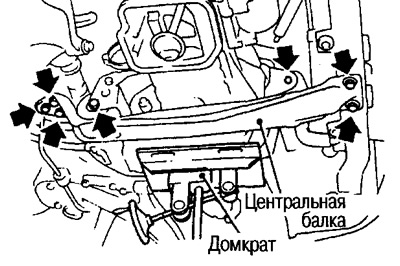

Подставьте домкрат под коробку передач и масляный поддон.
Внимание: По возможности располагайте домкрат как можно ближе к центру.
Установка
Затяните крепежные болты с требуемым усилием, см. раздел «Снятие и установка двигателя».
Снятие и установка маслоотражателя
Снятие
Выкрутите только болты Мб (длина 10 мм), болты М8 (длина 12 мм) выкручиваются в установленном порядке при снятии верхнего масляного поддона.
Установка
Нанесите на резьбу крепежных болтов клей Three Bond 1303В и затяните с требуемым усилием.
Снятие и установка верхнего масляного поддона
Снятие
Ослабьте крепежные болты и гайки в порядке, обратном указанному на рисунке.
Внимание:
- Не уроните гайки 17 и 18 в картер коробки передач.
- Снимите масляный поддон с помощью резца (специнструмент).
Установка

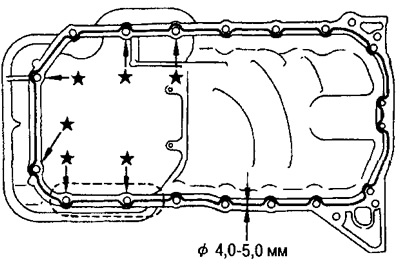

Непрерывной полоской нанесите герметик Three Bond 1207С(КР51000150), как показано на рисунке.
Внимание:
- В местах, обозначенных на рисунке метками ★ , полоска герметика должна огибать снаружи отверстие под болт.
- Если укладка получилась прерывистой, заполните разрывы герметиком.

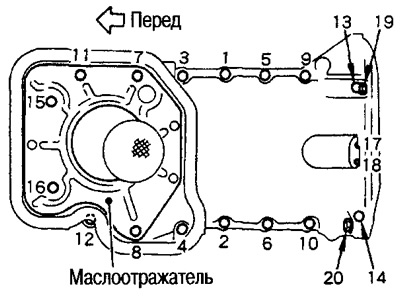

Затяните крепежные болты и гайки в порядке, указанном на рисунке.
Моменты затяжек и размеры болтов различные в зависимости от местоположения:
- М8х25 мм: №№1,2, 3, 5, 6, 9, 10,12
- М8Х75 мм: №№4, 7, 8, 11, 15, 16 (болты №№7, 11, 15, 16 также крепят и маслоотражатель)
- М8х60 мм: №14
- М8Х85 мм: №13
- Гайка Мб: №№17, 18
- М10х35 мм: №20 (крепление с коробкой передач)
- М10х45 мм: №19 (крепление с коробкой передач)
Снятие и установка углового крепления кронштейна компрессора кондиционера

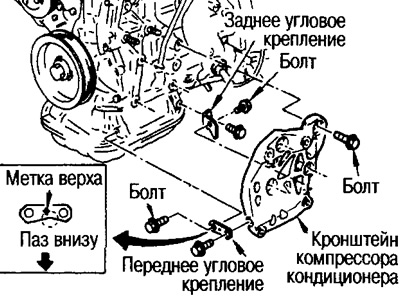

Установите угловое крепление передней стороной (меткой «UP») вверх.
Заднюю часть прижмите к кронштейну и в таком положении установите на масляный поддон.
