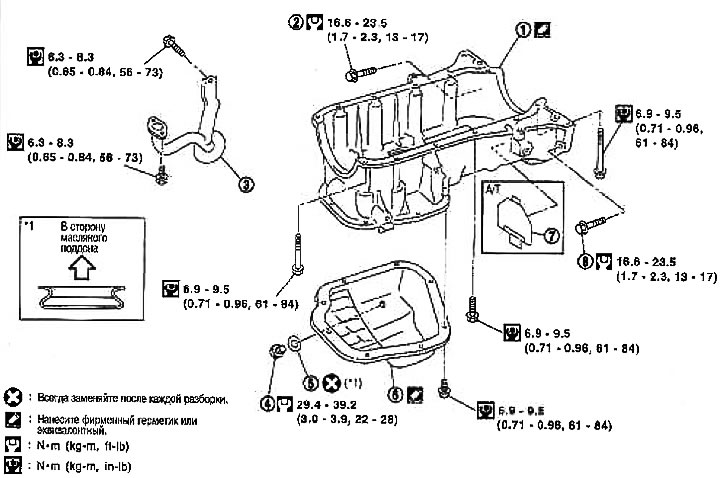

1. Масляный поддон (верхний); 2. Соединительный болт коробки передач; 3. Фильтр грубой очистки масла; 4. Пробка сливного отверстия; 5. Шайба; 6. Масляный поддон (нижний); 7. Задняя крышка; 8. Соединительный болт коробки передач
Снятие
Примечание: При снятии и установке масляного поддона (верхнего) на автомобилях с МКП требуется снять коробку передач.
1. Снимите защитную накладку с переднего правого крыла.
2. Слейте моторное масло.
3. Снимите масляный поддон (нижний) следующим образом:

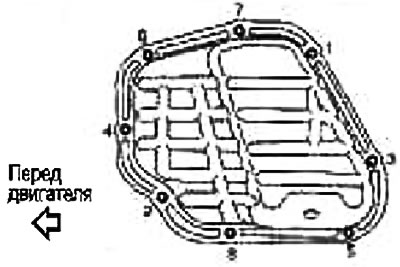

- а. Ослабьте болты в порядке, обратном изображенному на рисунке.
- б. Вставьте резец (специнструмент) между верхним и нижним масляными поддонами. Перемещайте резец по периметру, постукивая по его торцу молотком. Снимите масляный поддон (нижний).
Внимание: Не повредите контактные поверхности.
Порядок снятия масляного поддона (верхнего):
4. Выньте масляный щуп.
5. Снимите приводные ремни. См. выше раздел «Приводные ремни».
6. Снимите компрессор кондиционера вместе с подсоединенными трубками и сдвиньте его в сторону.
Внимание: Во избежание растягивания трубок подвесьте его на веревке и временно закрепите на кузове.
7. Отсоедините переднюю выхлопную трубу. См. главу Акселератор, топливная система и система выпуска.
8. Снимите опору трехкомпонентного каталитического нейтрализатора.
9. Снимите коробку передач следующим образом:
- а. Закрепите подъемные петли двигателя на головке цилиндров. См. ниже раздел «Снятие».
- b. Поднимите лебедкой и вывесьте двигатель.
- с. Снимите коробку передач. См. главу Механическая коробка передач.
10. Снимите масляный поддон (верхний) следующим образом:

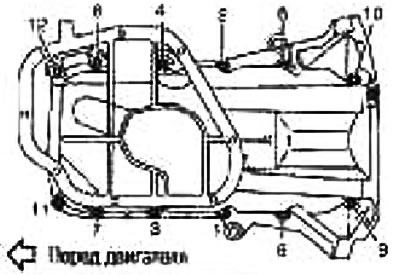

- а. Ослабьте крепежные болты масляного поддона (верхнего) в порядке, обратном изображенному на рисунке.

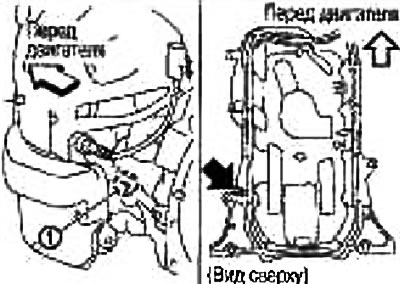

- b. Вставьте изогнутую отвертку с плоским жалом в прорезь (1), показанную на рисунке, и создайте щель между масляным поддоном и блоком цилиндров.
- с. Вставьте резец (специнструмент) между масляным поддоном (верхним) и блоком цилиндров. Перемещайте резец по периметру, постукивая по его торцу молотком. Снимите масляный поддон (верхний).
 |  |
Внимание: Не повредите контактные поверхности.
11. Снимите фильтр грубой очистки масла.
Установка
1. Установите фильтр грубой очистки масла.
Примечание: Не ставьте кольцевое уплотнение, прокладку или иные уплотняющие компоненты.
2. Установите масляный поддон (верхний) следующим образом:

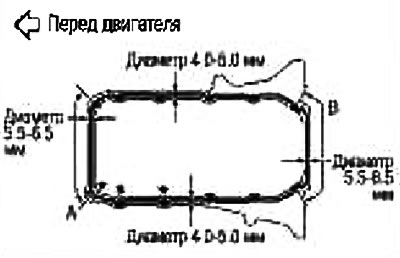

Нанесите герметик в места, показанные на рисунке.
Пользуйтесь фирменным герметиком или эквивалентным.
Внимание: Наносите герметик снаружи отверстий под болты, отмеченные символом ★ (3 места).
На участках «А» и «В» наносите герметик полоской диаметром 5,5-6,5 мм.

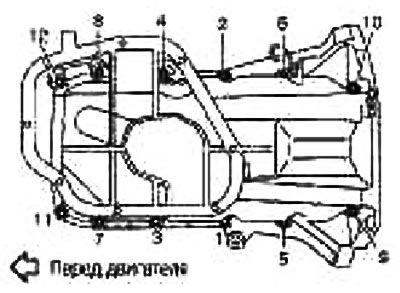

Затяните болты в порядке, указанном цифрами на рисунке.
Примечание: Места установки болтов указаны ниже:
- Длина стержня под головкой 70 мм: 4, 8, 12
- Длина стержня под головкой 90 мм: 9, 10
- Длина стержня под головкой 25 мм: кроме указанных выше
3. Установите коробку передач.
4. Установите масляный поддон (нижний) следующим образом:

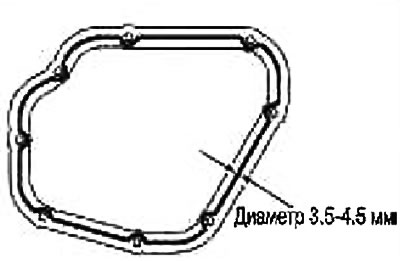

- а. Нанесите герметик в места, показанные на рисунке. Пользуйтесь фирменным герметиком или эквивалентным.

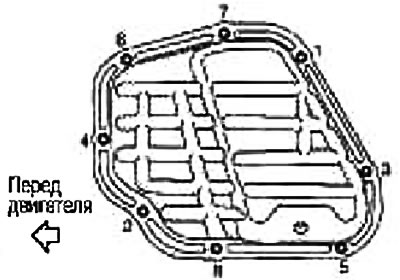

- b. Затяните болты в порядке, указанном цифрами на рисунке.
5. Вверните пробку в сливное отверстие масляного поддона.
Направление установки шайбы см. выше на иллюстрации компонентов.
6. После этой операции установка выполняется в порядке, обратном снятию.
Внимание: Заливайте моторное масло не менее чем через 30 минут после установки масляного поддона.
Проверка после установки
Проверьте уровень масла. См. главу Система смазки и система охлаждения двигателя.
Прогрейте двигатель и проверьте уровень и нет ли утечек моторного масла. См. главу Система смазки и система охлаждения двигателя.
