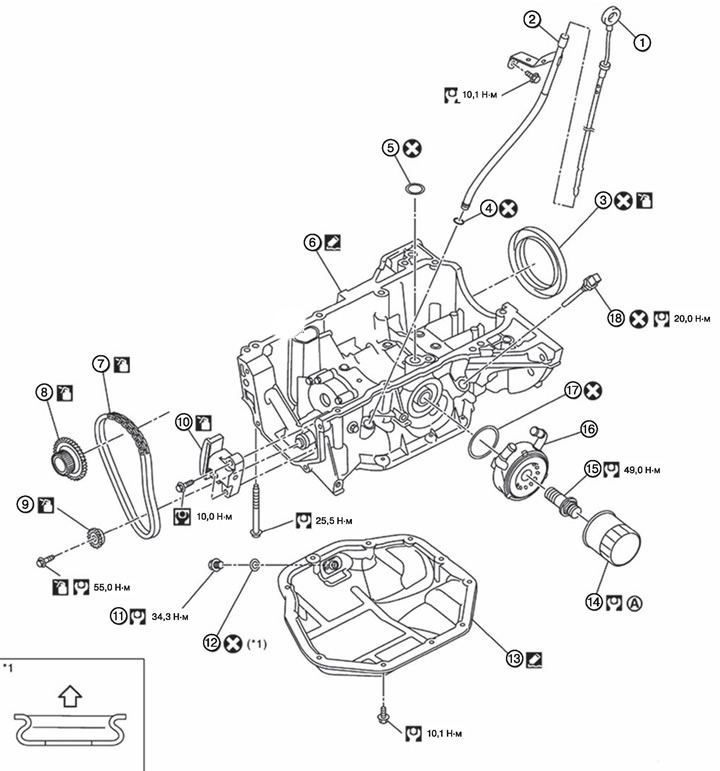

1. Масляный щуп.
2. Направляющая масляного щупа.
3. Задний сальник.
4. Уплотнительное кольцо.
5. Уплотнительное кольцо.
6. Верхний масляный поддон.
7. Цепь привода балансирного блока.
8. Звездочка коленчатого вала.
9. Звездочка балансирного блока.
10. Натяжитель цепи привода балансирного блока.
11. Пробка сливного отверстия.
12. Прокладка сливной пробки.
13. Нижний масляный поддон.
14. Масляный фильтр.
15. Соединительный болт.
16. Масляный радиатор.
17. Уплотнительное кольцо.
18. Датчик уровня масла.
Примечание.
- Стрелка указывает в сторону масляного поддона.
: заменять деталь новой после каждого снятия.
: необходимо смазать моторным маслом.
: места нанесения герметика.
